带式输送机直角转向物料导流装置结构

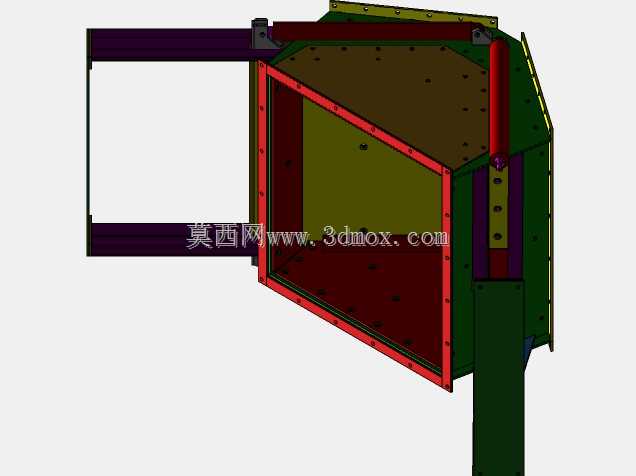

　　该结构为带式输送线垂直转角位置的物料转接导流装置，主要应用在车间内部物流输送线的90度转向节点，解决两条正交布置的皮带输送机之间物料平稳转接的问题，避免物料在转向过程中出现卡滞、撒落、冲击破损的情况，常见于包装、食品、轻工、电子零部件加工等行业的连续化生产输送场景，适配颗粒状、小块状、规整盒装类物料的转向输送需求。从结构组成来看，装置主体采用多块折弯钢板拼焊成型，进料端为方形法兰接口，可通过螺栓直接与上游皮带机的头部出料罩对接，接口边缘加工有均匀分布的螺栓过孔，安装时可根据上游线体的实际高度调整对接垫片厚度，补偿安装面的平面度误差，进料口的内边缘做了倒角过渡处理，避免物料下落时被直角棱边刮蹭卡料。装置的腔体为渐变式导流结构，

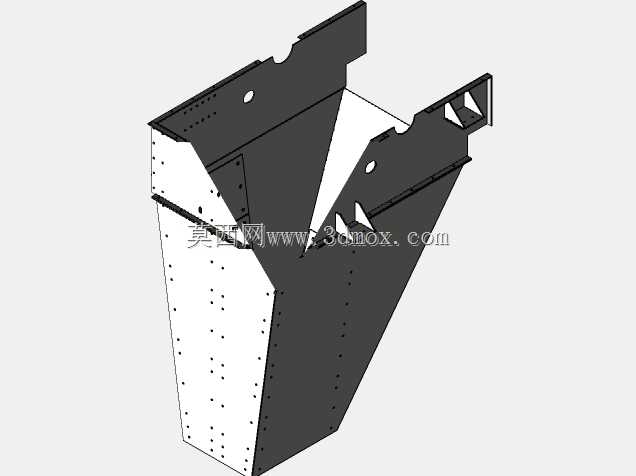

　　从进料端的竖直落料通道逐步向侧面偏转，内部导流面的倾斜角度经过校核，所有与物料接触的壁面倾角均大于对应输送物料的自然安息角，保证物料能够沿壁面顺滑滑向下游出料口，不会在腔体内出现积料死角；腔体外侧焊接有加强筋板，提升整体结构刚性，避免长期受物料冲击出现壁板变形、焊缝开裂的问题。出料端同样为方形法兰结构，对接下游皮带机的接料位置，出料口的延伸导板长度经过匹配设计，可将物料准确引导至下游皮带的中心承载区域，避免物料偏载导致皮带跑偏，出料口外侧设置有可调节的挡料胶皮安装位，可根据输送物料的粒度调整挡料胶皮的伸出长度，进一步减少物料撒漏。装置的支撑结构为单侧立式支腿，支腿底部加工有地脚安装板，可通过膨胀螺栓固定在车间地面，

　　支腿与腔体之间采用螺栓连接加焊接的双重固定方式，保证整体结构的稳定性，支腿上预留有多个高度调节孔位，可适配不同高度差的上下游输送线安装需求，安装时可根据现场线体的实际布置调整装置的整体高度，降低现场改造的适配难度。从设计思路层面，该结构优先考虑了物料转接过程的流畅性，所有内部转角均采用大圆弧过渡设计，避免锐角结构造成的物料卡阻，同时兼顾了加工制造的工艺性，所有钣金件均采用常规钢板折弯加工，无需特殊定制的异形曲面构件，焊接位置均设置在腔体外侧，避免焊缝凸起与物料接触造成挂料，后期维护时可直接从外部对磨损的焊缝进行补焊处理，无需拆解腔体结构。安装边界方面，装置整体占用的横向空间与上下游皮带机的宽度匹配，

　　支腿的安装位置避开下游皮带机的机架主体，不会与现有线体的支撑结构产生干涉，进料端法兰的连接尺寸可适配常规宽度的皮带输送机出料口，无需对原有线体的头部结构做大规模改造，现场安装时仅需在对应地面位置固定地脚，完成法兰对接即可投入使用，适配性较强。在实际使用过程中，该导流装置可有效降低物料转向时的下落冲击，减少物料破损率，同时避免物料直接冲击下游皮带表面，延长皮带的使用寿命，封闭式的腔体结构可减少输送过程中的粉尘外溢，改善车间作业环境，针对不同特性的输送物料，还可在腔体内壁粘贴耐磨衬板，进一步提升装置的耐磨性能，延长整体使用寿命。
