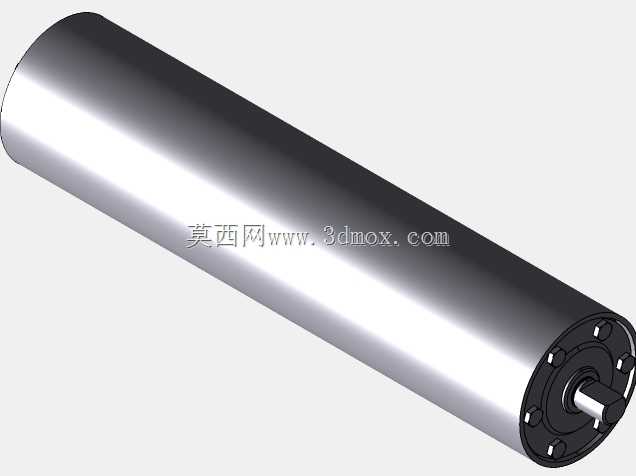

带端盖安装结构的输送用钢制辊筒

　　这款辊筒主要应用在带式输送系统的承载段，作为散料、件货输送线的核心承载转动部件，在电商仓储分拣线、食品包装输送线、建材加工输送线、家电组装流水线等场景都能见到同结构产品的应用，区别于无动力托辊，这款辊筒端部集成了连接轴结构，既可以适配无动力重力式输送架的安装卡槽，也能通过端部轴伸连接驱动单元，作为动力输送段的主动辊使用。从结构设计来看，辊筒主体采用无缝钢管作为筒体基材，外圆做精车处理后做表面抛光，保证筒体圆度控制在合理公差范围内，避免转动过程中出现径向跳动导致输送面颠簸，尤其是输送纸箱、软包装件这类对输送平稳性有要求的货品时，筒体的圆度公差直接影响输送过程中货品的偏移量，设计时将筒体壁厚控制在适配常规载荷的区间，

　　既保证承载能力不会出现筒体受压变形，也不会因为壁厚过大增加整体转动惯量，增加驱动端的动力损耗。端部的端盖结构采用法兰式连接设计，端盖与筒体之间采用过盈配合加周向定位销的连接方式，相比焊接式端盖，这种结构后期维护时可以拆卸更换内部轴承，不需要整体报废辊筒，端盖上均匀分布的连接螺栓孔用来固定轴承端盖，将深沟球轴承密封在辊筒端部的腔体内，轴承选用双侧带密封盖的型号，能够阻挡输送环境中的粉尘、碎屑进入轴承滚道，延长轴承的维护周期，即使在有少量粉尘的建材加工、快递分拣场景下使用，也能保证长期转动的顺畅性。端部伸出的安装轴采用台阶轴设计，轴径与安装架上的安装孔做间隙配合，安装时只需要将轴端卡入输送架的安装卡槽，

　　配合轴向定位卡簧就能完成辊筒的固定，不需要额外做复杂的同轴度调校，安装效率相比焊接轴式辊筒提升不少。从安装边界来看，辊筒的总长度适配常规宽度的输送架，筒体直径属于通用输送辊的常规尺寸，安装轴的伸出长度、轴径尺寸都匹配行业通用的输送架安装标准，不需要对现有输送架做二次改造就能直接替换同规格的旧辊筒，在做输送线改造、易损件更换的时候，这种标准化尺寸的辊筒能够大幅缩短现场停机维护的时间。设计过程中重点考虑了辊筒的动平衡性能，筒体加工完成后做了动平衡校正，将剩余不平衡量控制在允许范围内，避免高速转动时出现振动，尤其是在高速分拣线这类线速度较高的应用场景，动平衡不达标的辊筒会产生明显的振动噪音，长期运行还会导致安装架的连接螺栓松动，

　　这款辊筒在结构设计时就将动平衡要求纳入加工工艺，端盖、轴的装配都做了同轴度定位，保证整体装配后的转动平稳性。另外筒体表面的光滑处理也适配多种输送场景，既不会刮伤输送件的表面，也不容易粘附输送过程中掉落的碎屑，日常清理只需要在停机时用抹布擦拭表面即可，对于食品类输送场景，筒体表面还可以根据需求做镀锌或者不锈钢材质的替换，不过这款基础款的钢制辊筒已经能满足绝大多数常规工业输送场景的使用需求，端部的密封结构也能适应一定湿度的生产环境，不会轻易出现锈蚀卡滞的问题。在做输送线排布设计时，这类辊筒的排布间距需要根据输送货品的最小底部尺寸来确定，保证每件货品始终有至少三根辊筒作为支撑，避免货品卡在两根辊筒之间，同时辊筒的安装高度需要保持在同一水平面，保证输送面的平整度，这款辊筒的轴端安装结构允许在安装时通过调整卡槽的垫片厚度来微调高度，方便现场安装时做整体找平。
