重载皮带转接输送落料导料装置结构

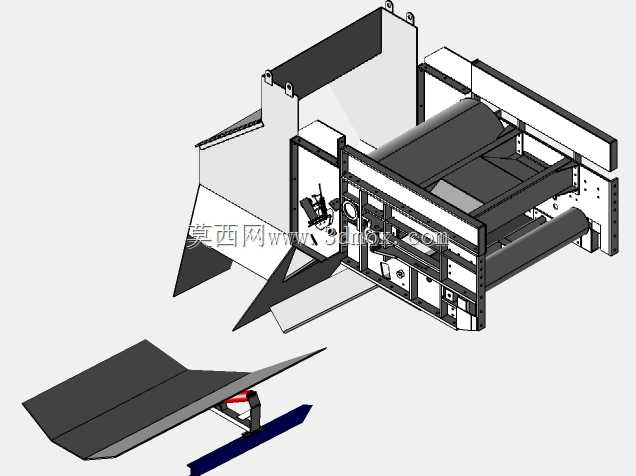

　　这套结构针对散料输送系统里的皮带转接点位设计，日常在矿山、港口散货堆场、煤炭转运站、粮食仓储输送线这类场景里，承担两条皮带机之间的物料导流、承接、防撒漏的核心作用，很多长距离输送线的转接塔内部，都会布置这类结构来解决物料下落冲击、跑偏撒料、粉尘外溢的常见问题。从结构组成来看，整套装置包含头部导流挡板、侧部密封挡边、下部受料支撑段、可调式落料导板几个核心部分，头部的倾斜导流板采用大倾角平滑过渡设计，物料从上游皮带抛出后，会顺着导流板的曲面顺滑滑落到下游皮带的中心受料区域，避免物料直接垂直砸击下游皮带造成的带面损伤，也能减少物料下落过程中的飞溅。侧部的挡料结构采用分段式螺栓连接设计，和下部皮带的承载段保持均匀的密封间隙，

　　间隙位置可以加装柔性密封裙边，在输送粉状、小颗粒散料的时候，能有效阻挡物料从皮带两侧撒漏，也能减少输送过程中的粉尘外溢。下部的受料段设置了缓冲支撑结构，对应物料落料的冲击区域，支撑托辊采用加密布置，同时预留了缓冲床的安装空间，现场安装时可以根据输送物料的粒度、落差高度选择加装缓冲床或者普通缓冲托辊组，抵消物料下落的冲击力，延长皮带的使用寿命。设计过程中首先考虑的是物料的流动轨迹，根据上游皮带的运行带速、物料的堆积角、抛料轨迹曲线来确定导流板的弧度和安装角度，避免物料在导流板位置发生积料堵料，尤其是输送湿度较大、粘性较强的物料时，导流板的倾角要大于物料与钢板的摩擦角，保证物料能顺利滑落不会粘附在板面上。其次考虑的是安装边界的适配性，

　　整套结构的机架采用型钢焊接框架，两侧的安装支脚预留了长圆孔调节位，现场安装时可以根据上下游皮带的中心距、高度差进行一定范围的位置调整，不需要额外做大量的现场焊接改制，适配不同带宽的皮带机转接需求。外形尺寸方面，这套结构适配1000mm带宽的皮带输送机，整体宽度方向的安装尺寸控制在1400mm以内，长度方向顺着皮带运行方向的尺寸为2200mm，高度方向根据落料落差可以调整上部导流段的延伸长度，安装时需要保证下部受料点距离下游皮带机头部滚筒的距离不小于1.5倍的带宽，避免物料落料点过于靠近滚筒造成皮带跑偏。结构上的可调导板采用螺栓固定在机架上，磨损后可以单独更换，不需要整体拆卸整个导料槽，日常维护时只需要定期检查密封裙边的磨损情况、

　　导流板的磨损量，以及固定螺栓的紧固状态即可。针对不同的输送物料，比如输送矿石这类磨琢性强的物料时，导流板表面可以加装耐磨衬板，衬板采用沉头螺栓固定，更换方便；输送粮食这类对卫生要求较高的物料时，导流板和挡料板的内壁可以做抛光处理，减少物料残留。另外结构两侧预留了除尘接口的安装位置，现场可以对接除尘风管，在落料区域形成微负压，进一步控制粉尘外溢，满足环保输送的要求。整个框架的受力经过校核，能够承受满负荷落料时的冲击载荷，侧部挡边的加强筋采用间隔布置，既保证结构刚度，又控制整体重量，方便现场吊装就位。安装时需要保证整套装置的中心和上下游皮带的中心严格对中，偏差控制在5mm以内，避免物料偏载造成下游皮带长期跑偏，导料槽的下沿和皮带表面的间隙保持在10-20mm，间隙过小会磨损皮带表面，间隙过大则容易出现撒料问题。
