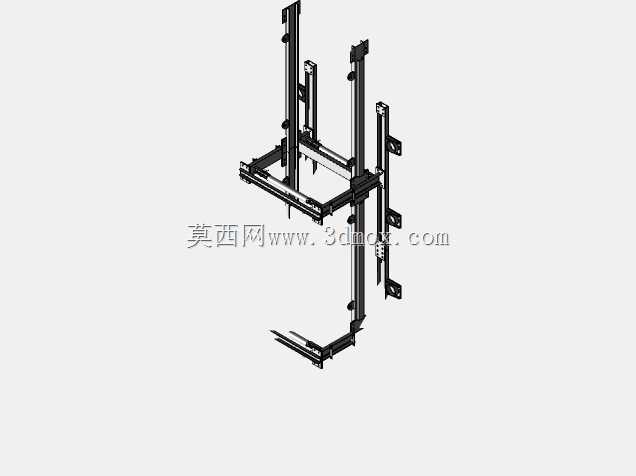

伸缩式皮带中间输送模组结构设计

　　这套伸缩式皮带中间输送模组，主要应用在多工位衔接的物料输送场景中，常见于电商仓储分拣线、车间工序间物料转运、包装线上下游接驳等需要灵活调整输送距离的工况，解决固定长度输送机无法适配工位间距动态调整、多规格产品换线时输送段长度匹配难的实际问题。作为输送线的中间衔接模块，它不承担端部驱动与物料换向功能，核心作用是在两段固定输送设备之间提供可伸缩的输送承载面，弥补固定段之间的间距差，同时保证皮带输送面在伸缩全程保持平整，不会出现卡料、物料跑偏的情况。

　　从结构设计逻辑来看，整个模组采用多层嵌套的机架结构，外侧为固定安装的主框架，内侧嵌套可沿长度方向滑动的伸缩段框架，框架主体采用标准工业铝型材拼接，兼顾结构刚性与组装便捷性，所有型材拼接处采用角码加螺栓锁紧的连接方式，避免焊接带来的变形问题，也方便后期根据现场工况调整局部结构。滑动导向部分采用线性导轨搭配滑块的组合，分别布置在框架上下两侧的对称位置，保证伸缩段滑动时的平行度，不会出现伸缩过程中卡滞、框架偏摆的问题，导轨的安装基准面与型材安装槽做了共面处理，装配时不需要额外做大量的基准校准，能有效缩短现场安装调试的周期。

　　皮带承载部分的设计充分考虑了伸缩过程中的皮带张紧力变化，模组内部设置了随动张紧辊组，张紧辊采用两端带深沟球轴承的光辊结构，辊面做了滚花处理增加与皮带的摩擦力，当伸缩段向外伸出时，随动辊组会沿着预设的导向槽同步位移，自动补偿长度变化带来的皮带余量，避免皮带松弛打滑；当伸缩段向内收回时，张紧辊组会反向移动，将多余的皮带长度张紧，全程保证皮带的张紧力维持在合理区间，不需要人工反复调整张紧机构。皮带的支撑面采用密集排布的小型托辊，托辊间距控制在100mm以内，保证输送重量在50kg以内的散料、箱装物料时，皮带不会出现明显下凹，避免物料输送过程中出现颠簸、偏移。

　　安装边界方面，这套模组的固定段框架两侧预留了标准的安装连接板，连接板上开有长圆形的调节孔，既可以通过膨胀螺栓直接固定在地面的安装基础上，也可以通过吊装支架悬挂在车间顶部的钢结构上，适配不同车间的安装空间条件。固定段的端部设计有标准的对接法兰，可以直接和同宽度的固定皮带输送机端部法兰对接，法兰上的连接孔采用通用孔位设计，不需要额外加工转接板就能和市面上多数常规皮带输送机完成拼接。伸缩段的端部设置了可调节的导向挡边，挡边高度可以根据输送物料的高度进行上下调整，避免物料在伸缩段与对接设备的衔接处出现卡滞、掉落的问题。

　　在实际使用过程中，这套模组的伸缩行程可以根据现场需求做定制化调整，常规配置下伸缩行程范围在500mm到1500mm之间，完全覆盖多数工位调整的间距需求。伸缩动作的驱动可以根据用户需求配置手动锁紧结构或者电动推杆驱动，手动版本适合工位调整频率低、不需要频繁变动长度的场景，通过侧面的锁紧手柄就能完成伸缩长度的固定；电动版本适合需要频繁调整输送长度的自动化生产线，可以接入生产线的PLC控制系统，和前后段设备的动作做联动，根据生产节拍自动调整伸出长度。整个模组的所有转动部件都预留了润滑注油口，日常维护时不需要拆解结构就能完成轴承、导轨的润滑保养，降低后期运维的工作量。结构设计时还充分考虑了皮带跑偏的调整需求，两端的辊组都设置了丝杆调节机构，当皮带出现跑偏时，只需要调整端部的调节丝杆就能修正皮带的运行轨迹，不需要拆解框架结构，调试操作十分便捷。
