矿用掘进机截割头结构设计

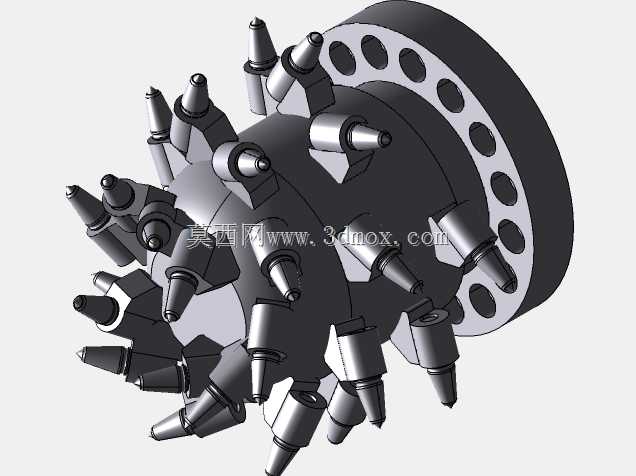

　　该部件为巷道掘进作业核心破岩执行构件，主要配套于悬臂式掘进机前端，承担煤岩截割、断面成型的核心作业任务，在煤矿巷道开拓、隧道盾构前置掘进、非金属矿山采准巷道施工场景中广泛应用，作业时随悬臂做回转、升降、摆动复合运动，通过密布的截齿对煤岩、软岩、中硬岩层施加冲击与剪切作用力，实现连续破岩落料。从结构设计逻辑来看，整体采用盘座式主体承载结构，后端法兰盘为安装基准面，沿圆周均匀分布的螺栓孔用于和掘进机主轴输出端刚性连接，法兰盘厚度经过强度校核，可承受截割作业时的交变冲击载荷与反扭矩，避免连接位置出现应力集中断裂。截齿座采用空间螺旋线排布方式沿截割头锥面与球面轮廓分布，这种排布逻辑可保证截割作业时每个截齿的切削厚度均匀，避免单齿过载磨损，

　　同时减少截割头整体作业阻力，降低掘进机主机的功率损耗；每个截齿座带有锥度安装孔，配套镐形截齿可在孔内做小幅自转，作业过程中自动均匀磨损齿面，延长截齿的单次使用寿命，截齿座与主体筒体采用焊接连接，焊道位置做了圆弧过渡处理，减少应力集中点。截割头整体外形为变径锥台加前端球面的组合轮廓，这种轮廓设计可匹配巷道断面的截割轨迹，在摆动截割时避免出现作业死角，保证断面成型平整度，减少后续巷道修整的工作量；主体筒体内部为中空结构，可内置内喷雾水道，作业时通过截齿座间隙喷出高压水雾，实现降尘与截齿冷却，降低截齿作业时的温升，避免齿头过热失效。安装边界方面，后端法兰的止口尺寸与主轴安装位做了公差配合设计，可保证同轴度要求，避免高速回转时出现径向跳动，

　　法兰连接螺栓的预紧力矩经过匹配计算，可承受最大破岩扭矩下的剪切力，不会出现连接松动；截齿伸出座体的长度经过优化，既保证足够的截割深度，又避免齿身过长导致受力断裂，相邻截齿的排布间隙经过运动仿真验证，作业时不会出现齿间夹岩的问题，减少不必要的载荷损耗。从实际作业特性来看，该结构设计可适配f值≤8的中硬岩层截割作业，截割头回转时的线速度从前端球面到后端法兰逐渐递增，匹配不同位置的破岩受力需求，前端球面位置的截齿排布更密集，承担掏槽作业的冲击载荷，锥面位置的截齿排布间距逐步放大，承担主要的落料作业，这种分区域的排布逻辑可让整体载荷分布更均匀，降低主机的振动幅度，提升掘进作业的稳定性。截割头的外轮廓尺寸可根据掘进机的主机功率、

　　巷道断面尺寸做适配调整，不同排布密度的截齿座可适配不同硬度的岩层作业需求，针对高磨蚀性岩层可更换耐磨层加厚的截齿座，针对软煤作业可适当放大截齿间距提升落料效率。主体筒体采用高强度合金结构钢铸造后精加工成型，整体经过去应力退火处理，避免焊接与加工后的残余应力导致作业时筒体开裂，所有安装孔位均做了倒角处理，方便现场安装更换截齿时的对位操作，法兰端面的平面度经过精加工，可保证与主轴连接面的完全贴合，避免连接面出现缝隙导致的粉尘、水汽进入主轴轴承位置。
