双端铰接式单线连接传动构件

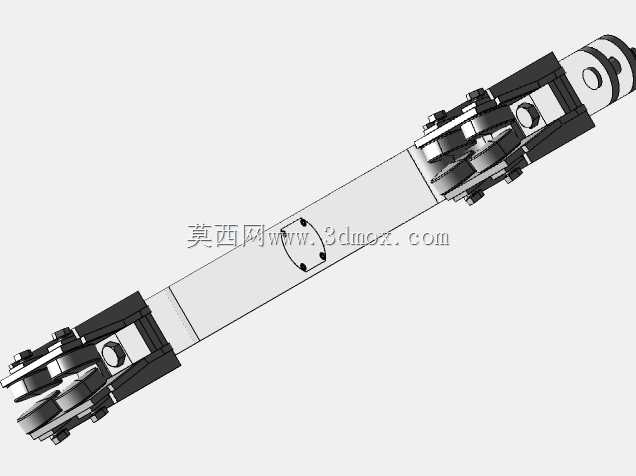

　　该构件主要应用于需要长距离单线传递拉力、实现两端部件同步联动的工业场景，常见于轻载输送线的张紧联动、小型工装夹具的同步锁止、户外轻型吊装设备的牵引连接等工况，可在有限安装空间内完成两端执行端的动作传递，适配多类需要线性力传导的机械结构。从结构设计来看，构件采用长条形杆身作为主体承载段，两端对称设置多片式铰接接头，每端接头通过销轴叠加多组连接耳片，可实现小角度的万向偏转，补偿安装过程中两端安装面的角度偏差，避免杆身承受额外的弯曲应力，延长构件的实际使用寿命。杆身主体采用等截面矩形结构，在保证轴向抗拉强度的前提下，尽可能降低自身重量，杆身表面预留的安装孔位可用于固定附属的走线卡扣、行程触发挡片等配件，无需额外在杆身进行二次钻孔加工，

　　减少现场安装的加工工作量。两端的铰接接头采用叠片式设计，每片耳片都做了圆角过渡处理，避免应力集中在耳片根部，销轴与耳片的配合采用间隙配合，保证铰接转动的灵活性，同时销轴端部设置防脱卡簧，避免设备运行过程中销轴窜出脱落，引发设备故障。在安装边界方面，该构件的总长度适配1.2米至1.5米区间的安装跨距，两端铰接孔的中心距可根据实际安装需求在杆身的调节段进行微调，调节范围覆盖±20mm，可抵消安装过程中产生的尺寸累积误差，降低安装对位的难度。杆身的截面宽度控制在40mm以内，厚度控制在15mm，可在狭窄的设备内腔、桁架间隙内完成布设，不会与周边的运动部件产生干涉。铰接端的最大偏转角度可达15°，可适配两端安装面存在一定角度偏差的安装场景，

　　无需额外加工过渡转接件。从功能特性来看，该构件主要承受轴向拉力，额定工作拉力可达5kN，可满足多数轻载工业场景的力传递需求，铰接结构的存在可避免杆身因两端安装不同心产生的弯曲疲劳，相比刚性直杆连接，该结构的抗偏载能力更强，在存在小幅振动的工况下也能稳定工作，不会出现连接松动、杆身断裂的问题。在设计过程中，优先考虑了构件的易维护性，两端铰接部位的销轴、卡簧都采用标准件，后期维护更换时无需定制特殊配件，可直接采购同规格标准件完成替换，降低设备的后期维护成本。杆身表面做了氧化处理，具备基础的防锈能力，可在普通室内工况下长期使用，若应用在潮湿、有腐蚀介质的场景，也可更换为不锈钢材质的杆身与铰接耳片，适配不同的工作环境。实际应用中，

　　该构件可替代传统的钢丝绳牵引结构，相比钢丝绳，该刚性杆构件的传动精度更高，不会出现钢丝绳拉伸变长导致的传动滞后问题，动作响应速度更快，适合对传动同步性有一定要求的联动场景，比如多工位夹具的同步夹紧、输送线挡板的同步升降等工况，都可采用该类构件完成动力传递。在建模过程中，所有配合面都预留了合理的公差间隙，铰接部位的转动间隙控制在0.1mm以内，既保证转动灵活，又不会出现过大的旷量影响传动精度，杆身与两端接头的连接采用定位销加螺栓紧固的方式，保证连接强度的同时，也可根据实际需求更换不同长度的杆身，适配不同的安装跨距，具备一定的通用性。
