工字钢轨道用卡扣式连接固定件

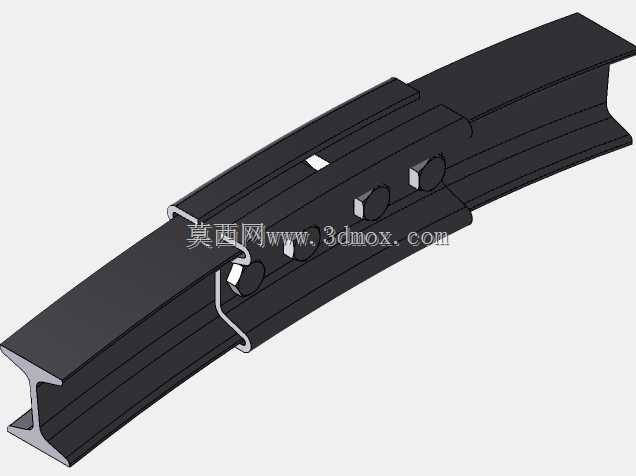

　　这款卡扣式连接件主要应用于施工场景中临时搭设的马道、操作平台的工字钢轨道拼接作业，在建筑施工高空走道、工业检修平台临时轨道铺设、小型起重设备滑行轨道对接等场景中，能够快速完成两根同规格工字钢的端部对接固定，无需在工字钢翼缘上打孔焊接，避免对型材母材造成损伤，同时大幅缩短现场轨道拼接的作业时长，降低高空作业的施工风险。从结构设计来看，该连接件采用双侧抱合式卡扣结构，整体为冲压成型的钣金件，内侧轮廓完全匹配工字钢翼缘与腹板过渡处的圆弧外形，安装时可直接从工字钢端部卡入，沿轨道方向滑动至对接位置，通过三个预开设的螺栓孔穿入锁紧螺栓，即可将两根对接的工字钢牢牢夹持为整体，卡扣的折边结构刚好卡在工字钢翼缘的上下端面，

　　能够承受轨道上移动荷载带来的纵向窜动、横向偏移以及垂直方向的冲击力，避免对接位置出现错位、翘头的问题。在安装边界设计上，该连接件的内侧型腔尺寸严格适配常用的10号到16号普通热轧工字钢的截面尺寸，卡扣的折边高度预留了2mm的安装间隙，即使工字钢翼缘存在轻微的轧制尺寸偏差，也能顺利卡入安装，不会出现过紧无法装配或者过松夹持力不足的问题。连接件的整体长度覆盖两根工字钢对接处各150mm的范围，足够的搭接长度能够保证接头位置的抗弯强度，避免荷载经过对接位置时出现挠度突变，保障移动设备在轨道上行走的平顺性。设计过程中重点考虑了现场施工的拆装便捷性，整个连接件没有复杂的活动结构，仅为一体冲压的卡扣主体配合标准六角螺栓，

　　现场作业人员无需专用工具，使用普通扳手即可完成锁紧固定，拆卸时仅需松开螺栓即可沿轨道滑出，能够在不同施工段反复周转使用，相比传统的焊接连接板或者打孔螺栓连接的方式，不会在工字钢表面留下焊疤或者螺栓孔，拆卸后的工字钢仍可作为结构型材正常使用，大幅提升了临时周转材料的复用率。在功能特性上，该连接件除了满足基本的轨道对接固定需求外，卡扣侧面的折边还额外设置了防脱限位结构，当螺栓出现轻微松动时，卡扣也不会从工字钢翼缘上直接脱出，为临时轨道的使用提供了冗余安全保障。针对户外施工的防锈需求，该结构可直接采用镀锌钢板冲压成型，无需额外做表面处理即可适应露天施工的潮湿、多粉尘环境，不会出现锈蚀卡滞无法拆卸的问题。从受力角度分析，

　　该连接件的受力路径清晰，轨道上的荷载通过工字钢翼缘传递到卡扣的上下折边，再通过螺栓的预紧力将两根工字钢的腹板夹紧，纵向力通过卡扣与工字钢表面的摩擦力以及螺栓的抗剪能力共同承担，横向力则通过卡扣内侧与腹板的贴合面传递，整体受力均匀，没有明显的应力集中点，经过荷载验算，单组连接件能够满足额定荷载1吨以下的小型手动葫芦、移动式作业吊篮在轨道上的行走承重需求，完全覆盖临时马道、轻型检修轨道的使用荷载要求。在实际应用中，这类卡扣连接件还可拓展用于工字钢支架的快速拼接、临边防护栏杆与工字钢立柱的快速固定等场景，仅需调整卡扣的型腔尺寸即可适配不同规格的工字钢、H型钢型材，具备较强的场景适配性。建模过程中严格遵循热轧工字钢的国标截面尺寸参数，对卡扣内侧与型材接触的所有型面都做了公差适配处理，避免出现装配干涉，螺栓孔的位置也避开了工字钢的圆角过渡区，保证螺栓穿入后能够完全贴合卡扣表面，预紧力能够均匀施加到夹持面上，不会出现偏载导致的卡扣变形问题。
