登船梯用滚轮锁止承载结构

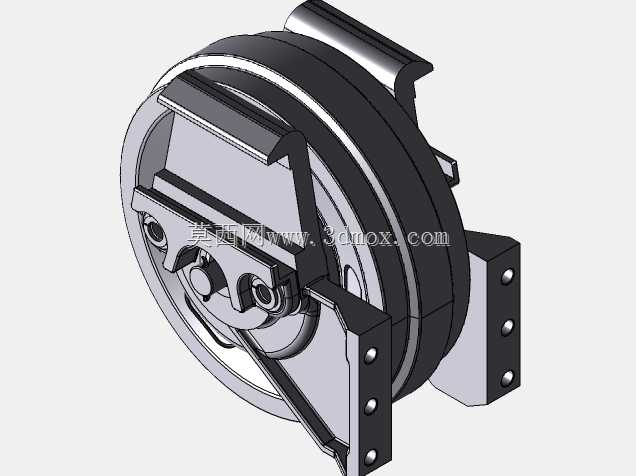

　　该结构主要应用于港口登船梯的梯段连接与行走限位场景，在登船梯沿码头轨道滑移调整对位的过程中，承担梯段端部的承载、导向以及到位后的锁止功能，避免梯体在人员通行、风浪扰动下出现位移或侧翻风险。从结构组成来看，主体采用轮体与侧边安装支架组合的形式，轮体为双层轮缘设计，内层轮缘贴合轨道顶面承担垂直方向的载荷，外层轮缘卡在轨道侧边起到横向限位作用，可抵消登船梯受船舶晃动带来的横向推力，防止轮体脱轨。侧边的安装支架为折弯焊接结构，支架上开设多组等距安装孔，可适配不同规格的梯段主梁连接尺寸，安装时无需对梯段主梁做额外的打孔改造，仅需通过螺栓贯穿安装孔即可完成固定，适配现场改造与新装设备的不同安装需求。设计阶段优先考虑了港口高盐雾、

　　高湿度的使用环境，轮体与支架的配合间隙预留了足够的腐蚀裕量，避免长期使用后锈蚀导致轮体卡滞；铰接位置的销轴采用带防松脱的卡簧固定结构，日常维护时仅需拆卸卡簧即可完成销轴更换，无需整体拆解结构，降低码头现场的维护难度。轮体内部集成了凸轮式锁止块，当登船梯滑移到指定位置后，扳动锁止手柄即可带动凸轮转动，将锁止块压紧在轨道侧面，依靠摩擦力实现轮体的锁止固定，锁止力矩可通过凸轮的偏心量调整，适配不同载重等级的登船梯使用需求。安装边界方面，支架的安装孔距按照常用的10号、12号槽钢主梁尺寸设计，横向安装宽度可通过支架上的长圆孔调整±15mm，适配轨道安装时的位置偏差；轮体的直径设计兼顾了越障能力与安装高度，

　　可顺利通过轨道接缝处的3mm以内台阶，不会出现卡滞停顿，同时轮体顶面到支架安装面的高度控制在常规梯段底梁的安装高度范围内，无需额外调整梯段的整体倾斜角度即可完成装配。结构的受力路径经过优化，垂直载荷直接通过轮心传递到轨道，锁止机构不受垂直载荷影响，仅在锁止状态下承受横向力，避免长期受载导致锁止机构变形失效；支架的折弯处设置了加强筋，可承受人员快速通行时的冲击载荷，避免支架出现折弯变形。在实际使用场景中，该结构可适配码头潮位变化带来的登船梯高度调整需求，轮体的滚动阻力经过优化，单人即可推动整段登船梯沿轨道滑移，无需额外辅助设备；锁止机构的操作手柄设置在支架外侧，操作人员站在梯段侧面即可完成锁止与解锁操作，无需探身到轨道位置，提升操作安全性。轮体的轮缘表面做了淬火处理，表面硬度达到HRC45以上，可承受长期滚动摩擦带来的磨损，正常使用工况下使用寿命可达3年以上，无需频繁更换轮体。
