输送线用内置轴式传动滚筒结构设计

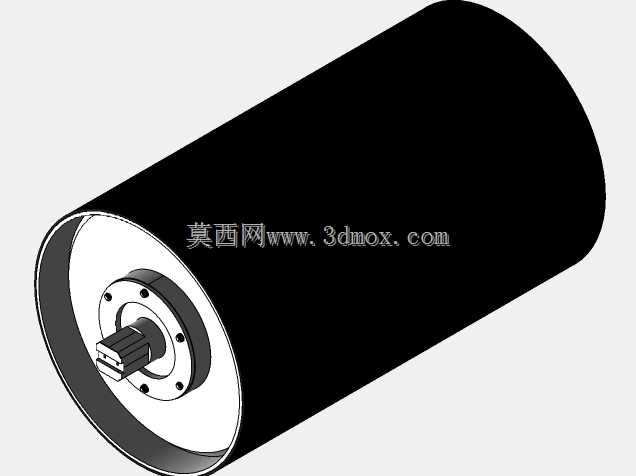

　　该滚筒结构主要面向带式输送场景的动力传递需求，常见于散料输送、成品件流水线输送的驱动端布置，作为带式输送系统的核心动力输出部件，承担着驱动输送带运行、承载输送带张紧力与输送物料载荷的双重作用。从结构设计逻辑来看，整体采用筒皮与端盖组焊的主体结构，筒皮选用卷制焊接的圆柱筒体，外表面做光面处理，适配普通平皮带的摩擦传动需求，若用于防滑工况也可在该结构基础上增加包胶层，本次设计的光面结构更适用于干燥洁净的室内流水线场景，比如轻工产品组装线、包装件输送线的驱动端布置。端盖部分采用法兰式连接结构，与筒皮端面焊接固定后，通过周向均布的螺栓与内置的轴承座组件连接，轴承座内嵌深沟球轴承，支撑中间的传动轴，传动轴的伸出端设计为花键结构，

　　可直接与减速机输出端的花键套配合，相比平键连接能传递更大的扭矩，同时具备更好的对中性，适合频繁启停的输送工况。设计过程中首先确定的是滚筒的直径参数，该参数直接匹配输送带的最小弯曲半径，避免输送带反复弯折产生疲劳损伤，筒皮的壁厚根据额定输送载荷计算确定，保证在满载工况下筒皮的径向变形量控制在允许范围内，防止输送带出现跑偏、打滑问题。安装边界方面，传动轴两端的轴伸长度、轴承座的安装孔位间距都按照通用输送机架的安装尺寸设计，可直接替换同规格的现有传动滚筒，无需对机架做额外改造，端盖与筒皮的焊接处做了坡口处理，焊接后进行去应力退火，避免长期运行过程中焊接位置出现开裂变形。轴承选型时考虑了输送场景的径向载荷与少量轴向窜动，

　　选用带密封结构的深沟球轴承，可阻挡输送过程中的粉尘进入轴承内部，延长维护周期，传动轴的台阶尺寸按照轴承内圈定位、轴端挡圈固定的逻辑设计，保证轴承内圈与轴的过盈配合量符合装配要求，外圈与轴承座的配合选用过渡配合，方便后期维护拆卸。实际应用中，该类滚筒通常布置在输送线的头部位置，通过张紧装置调整输送带的包角，保证摩擦力足够传递驱动力，相比外置轴承座的传动滚筒，这种内置端盖式的结构整体密封性更好，适合有少量粉尘、湿度不高的生产车间使用，筒皮的圆柱度公差控制在较高精度等级，避免运行过程中输送带出现周期性跑偏，端盖上的连接螺栓选用高强度等级，预紧力按照扭矩要求施加，防止运行过程中螺栓松动导致端盖偏移。花键轴的加工精度按照传动要求设计，齿面做淬火处理提升耐磨性，长期承受扭矩冲击也不会出现齿面压溃、磨损问题，滚筒整体做静平衡校正，保证高速运行时的振动量控制在允许范围内，减少对机架与轴承的冲击载荷。
