单射线系统双滚轮导向承载模组结构

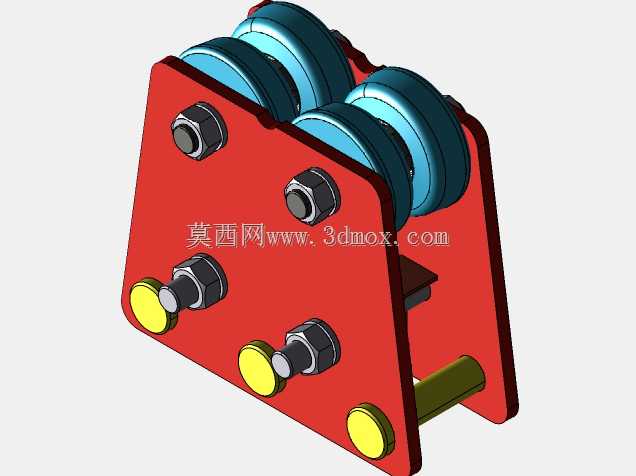

　　该结构为单射线系统配套的导向承载模组，核心采用上下对称布置的双组槽型滚轮设计，每组滚轮由两个同轴嵌套的轮体构成，轮缘带有适配圆轨的弧形凹槽，可卡合在圆柱形射线源移动导轨上，实现沿导轨轴向的顺畅滑移，同时通过上下滚轮的对向夹持，抵消径向的倾覆力矩与侧向载荷，避免射线源在移动过程中出现偏移、晃动问题，保障射线发射位置的精度稳定性。从结构布局来看，整个模组以一块折弯成型的红色安装立板作为承载基体，立板采用等厚钢板折弯出双侧挡边，既为滚轮轴提供双侧支撑点位，提升轴系的抗弯刚度，也能对滚轮形成侧向防护，避免作业过程中异物卡入滚轮与导轨的配合间隙。滚轮轴采用外六角螺栓配合防松螺母的锁紧结构，螺栓贯穿立板双侧挡边与滚轮内孔，

　　螺母端加装平垫增大接触面积，防止长期往复运动下螺母松动；其中下方两个滚轮的轴端额外加装了黄色的限位端盖，端盖突出于立板外侧表面，一方面可作为行程限位的触发碰块，配合导轨两端的限位开关实现模组的硬限位防护，另一方面也能直观标识滚轮的安装对位基准，方便现场装配时快速核对轴系安装位置。立板下方伸出的圆柱形销轴为射线源安装接口，销轴直径与常规射线源设备的安装孔位匹配，销轴根部与立板焊接为一体，可直接将射线源设备套接在销轴上，通过径向顶丝完成锁紧固定，无需额外设计转接法兰，大幅缩减现场安装的调试工作量。从安装边界来看，整个模组的横向宽度由双侧滚轮的外轮廓尺寸决定，纵向高度覆盖上下滚轮的中心距加上立板上下端的预留边距，

　　安装时仅需将上下四组滚轮的凹槽对准圆柱形导轨卡入即可完成预装，不需要复杂的同轴度调校，因为滚轮的弧形槽具备一定的自适应调心能力，可补偿导轨安装时的微小直线度误差。在实际应用场景中，这类导向承载模组主要配套工业无损检测的单射线检测设备，多用于焊缝探伤、工件内部缺陷检测的工位，需要带动射线源沿导轨做定速往复移动，完成对长尺寸工件的全段扫描检测；相比传统的滑块导轨结构，这种槽型滚轮配合圆轨的设计具备更强的抗粉尘能力，滚轮与导轨为线接触，不易积存铁屑、焊渣等车间常见杂物，在焊接车间、铸造车间这类多粉尘的工况下也能保持长期稳定运行，不需要频繁清理导轨接触面。设计过程中，滚轮的轮槽弧度经过匹配计算，与常用的直径20mm-30mm的圆轨适配，

　　轮体采用耐磨尼龙材质内嵌金属轴承，既保证足够的承载能力，也能降低滑移过程中的噪音，同时避免金属轮与金属导轨直接接触产生的磨损，延长整套机构的使用寿命；立板上的螺栓安装孔采用精镗加工，保证上下滚轮的轴孔平行度误差控制在0.02mm以内，避免滚轮出现偏磨导致的运行卡滞问题。在载荷适配方面，单组模组的额定承载可达15kg，可满足绝大多数中小型工业X射线源、γ射线源的安装承重需求，若需要承载更重的射线设备，也可通过在立板上加装辅助支撑滚轮的方式拓展承载能力，整体结构的拓展性较强。从维护角度来看，整套模组没有复杂的传动部件，日常仅需定期检查滚轮的磨损情况以及螺母的锁紧状态即可，当滚轮磨损到限位标记线时，松开螺母即可快速更换滚轮，不需要拆解整个模组，大幅降低后期运维的时间成本。
