弯段槽体链式输送机承载模组结构

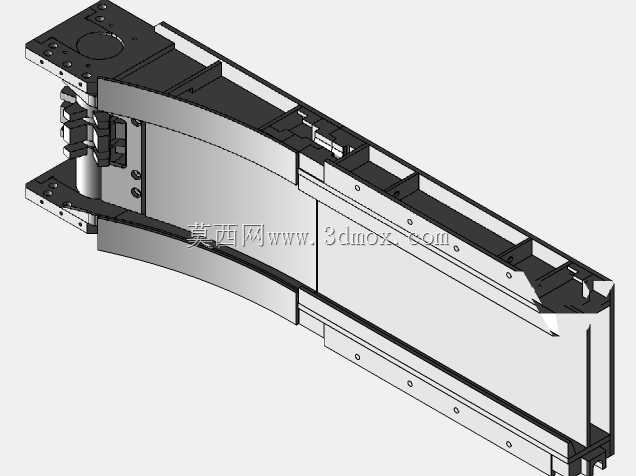

　　在车间内部物料转运、流水线工序衔接的场景里，直线段输送往往无法适配场地转角、设备布局避让的需求，这类带弧形走向的链式输送承载段，就是专门解决非直线路径物料连续输送的核心结构单元。从结构本身来看，该模组采用封闭槽型的承载框架设计，两侧的折弯板件既作为链条运行的导向轨道支撑，同时也构成了物料承载的侧边防护边界，避免输送过程中颗粒状、小块状物料从侧边洒落，框架内侧预留的链条安装槽位，能够精准限制牵引链条的运行轨迹，避免长距离弯段输送时链条出现跑偏、跳齿的问题。设计这类弯段输送模组的时候，首先要确定的是转弯半径的适配性，框架的弧形段曲率经过连续平滑过渡，不存在折线拐点，保证链条在通过弯段时的张紧力变化处于合理区间，

　　不会因为局部曲率突变导致链条卡滞、磨损加剧。框架两端的连接法兰做了密集的安装孔位布局，孔位的位置度公差控制在合理范围内，能够和上下游的直线输送段、驱动端模组、张紧端模组直接对接，不需要现场额外做配钻加工，降低现场安装的调试工作量。模组的上下层结构做了分层设计，上层是物料承载的工作面，下层预留了链条回程的运行空间，上下层之间通过间隔布置的支撑肋板连接，既保证整个框架的结构刚性，避免长跨度安装时出现中部下挠变形，同时也能控制整体的自重，减少支撑机架的承重负载。从安装边界来看，该模组的侧边安装基准面做了铣平处理，现场安装时可以直接以侧边作为定位基准，和设备机架的安装靠面贴合，不需要额外做基准找正，模组底部预留的固定孔位采用长圆孔设计，

　　能够适配一定范围内的安装位置偏差，抵消机架焊接加工带来的尺寸误差。实际应用中，这类弯段链式输送模组常被用在粮食加工、五金零件加工、包装生产线的转角输送环节，相比皮带转弯机，链式结构的承载能力更强，能够输送单重更大的块状工件，同时耐磨损、耐油污的特性更适配机加工车间的恶劣工况，不会因为切削液、润滑油的沾染出现皮带打滑、老化的问题。框架的侧板采用加厚钢板折弯成型，折弯处做了圆角过渡，避免应力集中导致长期运行过程中侧板出现开裂变形，链条导向面贴装了耐磨衬条，能够降低链条运行时的摩擦噪音，同时延长导向结构的使用寿命，衬条采用快拆式的安装结构，后期维护更换时不需要拆解整个输送框架，只需要抽出磨损的衬条更换新件即可，大幅缩短设备停机维护的时间。

　　模组端部的链轮安装位做了可调式的结构设计，安装时可以通过调整螺栓微调链轮的轴向位置，保证两个链轮的共面度，避免链条运行时出现偏磨，同时弯段的曲率设计匹配链条的最小转弯半径，不会出现链板因为转弯角度过大出现卡滞、异响的问题。整个模组的结构没有多余的冗余设计，所有板件的形状都经过结构优化，在保证刚性满足负载要求的前提下尽可能减少材料的使用，控制整体制造成本，同时所有的外露边都做了倒角处理，避免安装调试过程中锋利的边角划伤操作人员。在生产线布局规划时，这类标准化的弯段输送模组可以直接和同系列的直线段模组组合，搭建出不同走向的输送线路，适配不同车间的场地布局，不需要针对每个转角单独做非标设计，能够大幅缩短输送线的设计周期，降低非标设计的出错概率。
