带式输送机皮带面清扫装置结构设计

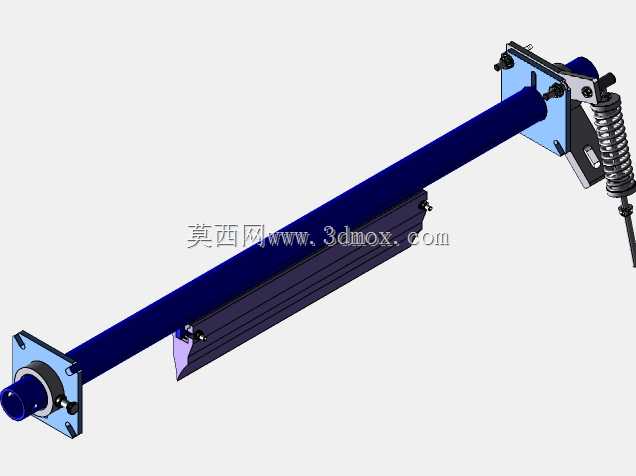

　　在散料输送作业场景里，皮带回程段粘附的粉料、湿料颗粒一直是影响输送线稳定运行的常见问题，这类粘附物料如果不及时清理，会堆积在改向滚筒、托辊表面，造成皮带跑偏、辊筒包胶磨损加速，甚至出现物料洒落堆积在输送线回程段，增加现场运维的清理工作量，严重时还会因为物料卡滞造成皮带撕裂的故障。这套清扫装置就是针对这类工况设计的接触式带面清理部件，整体采用悬臂式安装结构，主体承载梁为方形截面型材加工而成，两端通过带安装孔的法兰支座固定在输送机机架的两侧横梁上，安装时需要保证承载梁的轴线与皮带宽度方向平行，与皮带回程段的垂直距离根据刮板磨损量预留15-20mm的调整余量，适配带宽范围覆盖500mm到1400mm的常规带式输送机，

　　安装法兰上的长圆孔结构允许安装时进行上下、前后的位置微调，保证刮板刃口与皮带面的接触压力均匀。装置的清理执行部件为沿梁体长度方向布置的聚氨酯刮板，刮板通过压板螺栓固定在梁体下方的安装槽内，刃口做了15度的斜切处理，接触皮带时为线接触形式，相比面接触结构刮料阻力更小，也不容易被皮带接头的金属卡扣剐蹭造成损伤。考虑到皮带运行过程中会有跳动、以及刮板磨损后需要持续保持接触压力，装置的其中一端配置了圆柱螺旋压缩弹簧张紧机构，张紧力可以通过端部的调节螺栓进行调整，运维人员可以根据输送物料的粘附特性调整弹簧压缩量：输送干燥颗粒物料时张紧力调至偏小档位，减少刮板与皮带的磨损；输送湿度大、粘附性强的污泥、矿浆类物料时适当调大张紧力，保证刮料彻底，

　　不会出现漏料情况。张紧端的铰接结构允许梁体在皮带跳动时做小角度的摆动，避免刚性接触造成皮带或者刮板的硬损伤，弹簧外侧设置了防护套筒，避免散料落入弹簧螺旋间隙造成卡滞，影响张紧效果。从结构设计逻辑来看，这套装置没有采用复杂的传动或者驱动结构，纯机械接触式的工作原理可靠性更高，适合矿山、港口、建材、粮食加工这类输送线连续作业、运维条件相对有限的场景，所有易损件都采用螺栓快拆结构，更换刮板时不需要整体拆卸装置，只需要松开压板螺栓就可以抽出旧刮板更换新件，单次更换作业时间不超过15分钟，能大幅减少运维停机时间。安装边界方面，装置整体的轴向长度比适配带宽大120mm，两端支座的安装孔中心距比输送机架的内侧宽度小40mm，

　　不需要对原有输送机机架做额外的焊接改造，直接通过螺栓夹持固定在机架横梁上即可，适配的机架槽钢型号从10号到16号都可以通过调整支座的夹持螺栓进行固定。梁体表面做了喷塑防锈处理，适合在潮湿、多粉尘的户外输送场景使用，弹簧部件采用镀锌处理，避免长期使用后锈蚀失效。在实际选型匹配时，需要注意刮板的材质适配：输送粮食、食品类物料时需要选用食品级聚氨酯刮板，输送高温烧结物料、熟料时需要更换为耐高温的硬质合金刮板或者碳化硅刮板，避免高温造成刮板软化变形失去刮料效果。另外装置的安装位置要选在皮带离开头部滚筒的第一个回程托辊前方100-150mm的位置，这个位置皮带的张力稳定，跳动量最小，刮落的物料可以直接落入头部下料斗，不需要额外设置收集料斗，减少现场的清理工作量。相比常见的单端重锤式清扫器，这套弹簧张紧的结构整体占用空间更小，不会因为重锤摆动造成周边安全隐患，张紧力的调整也更精准，不会出现压力过大磨损皮带、压力过小刮不干净的问题。
