弹簧缓冲式轨道导向滚轮组件结构

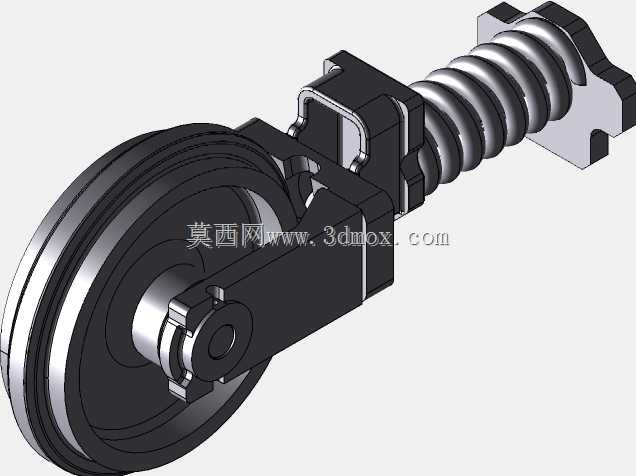

　　这套带弹簧缓冲结构的轨道导向滚轮组件，主要应用在轨道类行走设备的侧部导向、径向缓冲限位场景，常见于车间轨道输送小车、龙门移动设备侧向导正、仓储堆垛机行走端的辅助定位结构中，区别于普通固定式行走轮，其自带的弹性缓冲结构可以抵消轨道安装公差带来的卡滞、硬冲击问题，避免行走过程中出现轮缘啃轨、设备运行抖动的情况。从结构设计逻辑来看，滚轮部分采用单轮缘深槽结构，轮缘高出滚轮踏面3mm左右，踏面做圆弧过渡处理，适配常见的15-25kg/m轻型钢轨、方钢轨道的接触要求，滚轮主体采用中空轴套安装结构，中心预留标准销轴安装孔，可直接穿入固定销轴与安装支架铰接，轮体内部预留轴承安装位，可适配深沟球轴承实现低阻力转动，减少行走过程中的滚动摩擦阻力。

　　与滚轮连接的安装支架采用L型折弯焊接结构，支架一侧加工有与缓冲组件连接的定位卡槽，卡槽位置做沉台处理，保证缓冲组件安装后不会出现径向窜动，支架与滚轮连接的耳板位置做加厚处理，厚度达到8mm，可承受单轮120kg的径向载荷，满足轻型行走设备的承重需求。缓冲部分采用圆柱螺旋压缩弹簧作为弹性元件，弹簧导杆穿过支架上的导向孔，一端与设备主体安装座连接，弹簧预压量设置为5mm，当滚轮受到轨道侧向挤压时，弹簧可提供最大10mm的压缩行程，将硬接触转化为弹性缓冲，导杆尾部做扁位处理，可通过螺母调整弹簧预紧力，适配不同轨道间隙的安装要求，导杆与支架导向孔之间采用间隙配合，配合间隙控制在0.1mm以内，既保证导杆滑动顺畅，又不会出现过大的晃动量。

　　安装边界方面，整个组件总长度控制在180mm左右，滚轮直径为80mm，轮体宽度30mm，安装支架的安装面预留两个M8螺栓孔，孔距为60mm，可直接通过螺栓固定在行走设备的侧部安装板上，不需要额外加工复杂的安装结构，弹簧导杆的伸出端长度为40mm，安装时需要预留至少15mm的压缩空间，避免弹簧压并时出现结构干涉。在实际使用场景中，这类导向滚轮组件通常成对安装在行走设备的两侧，每侧布置2-4组，分别对应轨道的上下侧或左右侧，当设备行走过程中出现轨道直线度偏差、接缝错位时，滚轮可通过弹簧的伸缩自动调整位置，始终保持踏面与轨道侧面贴合，避免轮体与轨道出现硬碰撞，同时可以减少行走轮的侧向受力，延长主行走轮的使用寿命。

　　设计过程中需要重点关注几个细节：首先是滚轮踏面的硬度处理，轮体采用45号钢加工后做调质处理，表面硬度达到HB220-250，保证长期与轨道摩擦不会出现过快磨损；其次是弹簧的参数匹配，弹簧线径4mm，中径20mm，有效圈数6圈，刚度控制在15N/mm左右，既可以提供足够的导向顶紧力，又不会因为刚度过大导致缓冲效果失效；另外支架与滚轮连接的销轴需要做防脱处理，销轴端部采用开口销固定，避免设备运行过程中销轴窜出导致轮体脱落。这类结构相比固定式导向轮，最大的优势是对轨道安装精度的要求更低，普通安装条件下轨道直线度误差在2mm/m以内都可以正常运行，不需要对轨道做高精度的校直处理，能够大幅降低现场安装调试的工作量，同时弹性缓冲结构可以吸收设备启停过程中的侧向冲击力，减少设备主体结构的焊接疲劳问题，在轻型自动化输送线、移动作业平台、轨道巡检设备上都有广泛的应用空间。建模过程中需要注意各运动部件的干涉检查，弹簧压缩到最大行程时，导杆端部不能与支架发生碰撞，滚轮转动时轮缘不能与支架侧面产生摩擦，所有铰接位置都要预留合理的配合间隙，模拟实际装配状态下的运动轨迹，保证组件在整个缓冲行程内都可以顺畅动作，没有卡滞点。
