带花键结构的输送机传动花键轴

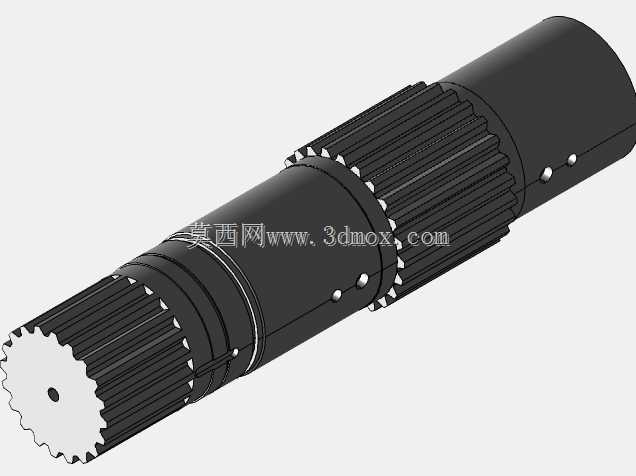

　　这款轴类零件是链式输送机传动系统中的核心扭矩传递构件，对应散料输送线的驱动端动力输出工位，主要适配冶金、矿山、建材行业的槽式刮板输送机、链式给料机的传动滚筒与减速箱输出端的连接场景，承担将减速端输出的旋转扭矩平稳传递至输送滚筒、带动链板循环运转的核心作用。从结构设计来看，轴体两端采用渐开线花键作为连接接口，相比普通平键连接，花键结构的齿面接触面积更大，单位面积承载的压应力更低，在重载启动、输送物料夹杂大块硬物导致的瞬时冲击载荷工况下，不会出现平键滚键、键槽崩裂的失效问题，同时花键的对中精度更高，能保证轴系运转时的同轴度，减少高速运转下的径向跳动量，降低两端支撑轴承的偏磨概率。轴身中段设置的多道环形槽，分别用于安装轴用挡圈、

　　密封件以及定位隔套，其中靠近两端花键根部的环形槽为骨架油封的安装位，可在轴体穿入输送机机架护板的位置，阻挡输送过程中散落的粉尘、细颗粒物料进入轴承座腔体内，避免润滑脂被杂质污染导致的轴承提前失效；中间位置的环形槽为卡簧安装位，用于限制轴上配套传动轮的轴向窜动，保证传动链的啮合位置不发生偏移。轴体表面分布的径向小孔为润滑脂注油通道的出口，对应花键配合面的位置，在设备定期维护时，可通过轴端的注油嘴将润滑脂注入花键配合间隙，减少花键齿面的干摩擦，延长花键副的使用寿命。从安装边界来看，轴体的光轴段直径与两端轴承座的内孔尺寸为过渡配合，安装时需采用铜棒敲击或者热装工艺，避免硬击导致轴面产生凹痕影响密封件的贴合度；两端花键的大径、

　　小径以及齿厚公差均按照精密传动级设计，与配套的花键套配合时，侧隙控制在合理范围，既不会因为侧隙过大导致传动换向时的冲击噪音，也不会因为侧隙过小导致安装困难、运转卡滞。在实际工况应用中，这类花键轴通常承受交变弯曲应力与扭转应力的复合作用，因此设计时轴身的过渡圆角均做了加大处理，避免应力集中导致的轴体疲劳断裂，尤其是花键齿根与光轴段的衔接位置，采用圆弧过渡结构，减少长期交变载荷下的裂纹萌生概率。在输送线的布局中，该轴安装于输送机的头部驱动位置，一端连接减速箱的输出花键套，另一端连接传动滚筒的连接法兰，轴体的水平度安装误差需控制在千分之一以内，否则会导致链板运行时出现跑偏、蹭边的问题，加剧链条与导轨的磨损。不同于普通光轴传动结构，

　　这款花键轴的双端花键设计可以实现两端同步输出扭矩，适配双链轮驱动的宽幅输送机场景，当输送面宽度超过一米时，单端驱动会导致轴体受扭转变形产生两端转速差，双花键同步驱动可以让滚筒两端受力均匀，避免链板受力不均出现的拉裂故障。轴体上的定位轴肩尺寸经过严格核算，轴肩高度高于配套轴承内圈的厚度，保证轴承安装时能完全贴合定位面，不会出现轴向窜动，同时轴肩的圆角半径小于轴承内圈的倒角尺寸，避免安装时轴承无法贴紧定位面导致的跑圈问题。在维护场景下，这种花键结构的轴件拆装更为便捷，不需要像过盈配合的光轴那样使用拉马进行拆卸，只需要拆除端盖的固定螺栓即可将轴从轴承座中抽出，大幅减少了井下、高空等狭窄空间的设备维护工作量。针对输送设备经常出现的过载工况，花键轴的材质选用调质处理的中碳合金钢，齿面做高频淬火处理，表面硬度达到HRC45-50，既保证轴芯部的韧性可以承受冲击载荷，又保证齿面的耐磨性可以承受长期的啮合摩擦，不会在短时间内出现齿面压溃、磨损超差的问题。
