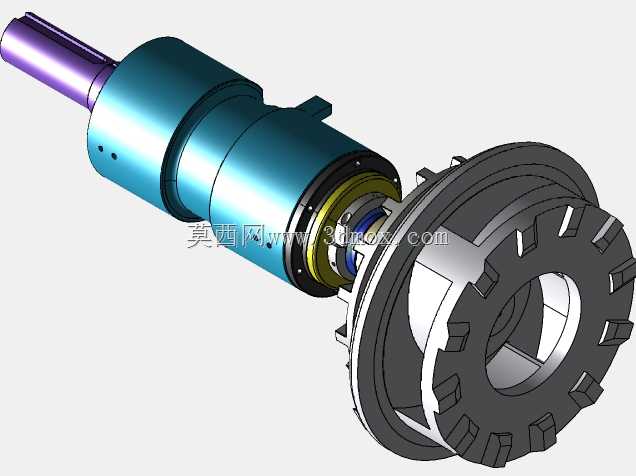

带连接法兰的行星式传动主轴结构

　　该轴系结构主要面向需要高扭矩密度、同轴传动的工业设备场景，常见于中小型输送设备、专用机床主轴单元、轻工机械的动力输出端，可直接匹配标准伺服电机或异步电机的输出轴，完成动力的同轴传递与扭矩放大，适配需要紧凑安装空间、输出端带法兰对接负载的工况，比如包装线的回转工位、小型搅拌设备的动力输入端、自动化转盘的驱动轴系，相比平行轴传动结构，其同轴布局能大幅缩减设备的横向安装空间，降低整体机架的设计复杂度。从结构功能来看，该部件集成了输入轴段、行星传动腔体、输出连接法兰三个核心功能段，输入侧采用光轴伸结构，可通过键连接或抱紧套与动力源输出轴对接，轴伸段做了调质处理，表面粗糙度控制在适合配合的区间，避免长期传动出现轴面磨损或键槽压溃的问题；

　　中间腔体为行星传动的容纳空间，内部集成了太阳轮、行星轮、内齿圈与行星架结构，传动级的速比适配常规中小扭矩减速需求，腔体外侧设置有定位凸台与安装耳位，可直接通过螺栓固定在设备的安装立板上，不需要额外设计转接支座，减少装配时的同轴度调整工作量；输出侧采用一体式法兰结构，法兰端面加工有定位止口与均布螺栓孔，可直接对接转盘、卡盘、搅拌桨等负载部件，止口的配合公差选用过渡配合等级，保证负载安装后的同轴度，避免高速旋转时出现端面跳动超标的问题。设计过程中优先考虑了轴系的刚性与装拆便利性，输入轴与太阳轮采用一体式加工结构，减少分体连接带来的传动间隙与累积误差，行星轮的支撑选用满装滚针结构，在有限的腔体空间内提升承载能力，

　　同时降低高速运转时的行星轮自转噪音；腔体的密封采用内置骨架油封结构，在输入轴伸与腔体端盖的配合位置设置两道密封，既可以防止腔体内部的润滑脂泄漏，也能阻挡外部工况的粉尘、切削液进入传动腔体内部，适配有少量粉尘、轻度泼溅的工业车间环境；输出法兰与行星架采用螺栓锁紧加圆柱销定位的连接方式，既保证大扭矩传递时的连接可靠性，也方便后期维护时拆卸法兰更换密封件或调整传动间隙。从安装边界尺寸来看，输入轴伸的直径适配常规小功率电机的输出轴尺寸，轴伸长度满足标准抱紧套或平键连接的装配长度要求，不会出现轴伸过长导致的悬臂挠曲问题；中间腔体的外径控制在紧凑区间，安装耳位的螺栓孔中心距匹配通用安装支架的孔位标准，不需要单独定制安装板；输出法兰的止口直径、

　　螺栓孔分布圆直径均参考通用工业附件的连接标准，可直接对接市面常见的标准回转负载，不需要额外加工转接法兰；整个轴系的轴向总长度经过优化，在容纳完整传动级与密封结构的前提下，尽可能缩短轴向尺寸，避免设备整体轴向尺寸过大，适配安装空间局促的设备布局场景。在细节设计上，腔体的外表面做了环形散热筋结构，虽然行星传动的发热相比蜗轮蜗杆结构更低，但长期连续运转时，散热筋可以增加与空气的接触面积，把腔体内部的润滑脂温度控制在合理区间，避免润滑脂高温变质导致的传动件磨损加剧；输入轴伸的端面加工有中心孔，既方便加工时的顶尖定位，也可以在需要时加装旋转编码器，实现输出转速的闭环控制；所有棱角位置均做了倒角处理，既避免装配时划伤操作人员，也防止应力集中导致的部件开裂；内部传动件的材料选用经过渗碳淬火的合金结构钢，齿面硬度达到承载要求，保证长期满负载运转下的齿面接触疲劳强度，内齿圈与腔体采用过盈配合加骑缝销固定，避免大扭矩传递时内齿圈出现跟转问题。
