化学药剂注入混合输送杆结构设计

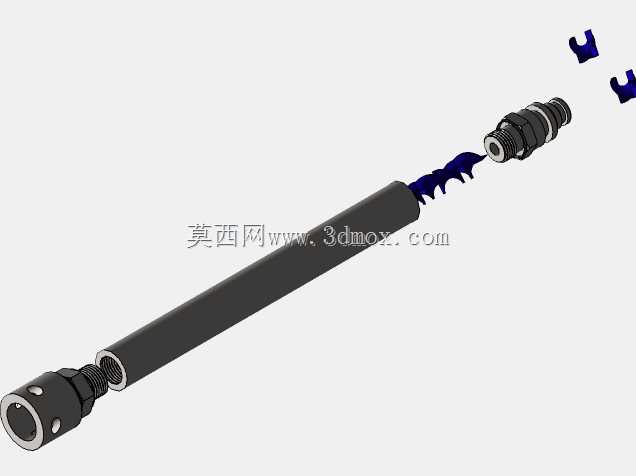

　　这套注剂混合杆结构主要面向化工流体加注、工业药剂配比投加工况设计，常见应用场景覆盖水处理药剂投加、化工生产过程助剂注入、工业清洗液在线混合等需要将两种及以上流体在线均匀混合后输送的作业环节，区别于常规静态混合器的大体积结构，该结构采用杆式集成设计，可直接串接在小通径输送管路中，无需额外设置大型混合腔室，适配安装空间局促的管线改造、紧凑型加注系统搭建场景。从结构功能来看，杆体主体为中空长管结构，两端配置快接式锁紧接头，接头端面设置密封定位台阶与锁紧卡孔，安装时可直接与对应规格的管路快插接口对接，无需额外焊接或法兰紧固，拆装维护效率远高于传统法兰连接结构，接头内置的密封槽可适配O型圈或组合密封垫，额定承压范围覆盖常规中低压流体输送工况，

　　可满足多数工业加注场景的密封要求。杆体内部集成螺旋式混合元件，元件采用连续螺旋扭曲叶片结构，流体流经杆体内部时，会被螺旋叶片不断切割、分流、旋转汇合，在短行程内实现不同组分流体的均匀混合，无需额外设置搅拌动力部件，依靠流体自身流动动能即可完成混合过程，无额外能耗，也不存在动密封泄漏风险，适配腐蚀性药剂、易燃易爆流体的混合输送需求。设计过程中优先考虑了安装边界的适配性，杆体整体为细长圆柱结构，外径尺寸控制在常规小通径管路的适配范围内，两端接头的最大外径略大于杆体本体，安装时仅需在管路上预留对应长度的直线安装段即可，无需额外扩大管路安装空间，可直接替换原有同通径直连管路段，改造时无需对现有管线布局做大规模调整。

　　两端配套的U型锁紧卡件为快接结构的配套锁止部件，卡件内轮廓与接头上的锁紧槽完全匹配，安装时将接头插入对应接口后，卡入U型锁片即可完成轴向锁止，可承受管路内流体压力产生的轴向脱出力，避免运行过程中接头受压脱出，卡件采用对称结构设计，无安装方向要求，现场装配时无需对位调整，可降低现场安装的操作难度。混合元件与杆体内壁采用间隙配合设计，元件外径略小于杆体内径，装配时可从杆体端部直接推入，无需额外粘接或焊接固定，后期维护时可直接将元件从杆体内抽出清洗，避免药剂残留结垢堵塞流道，适配含有少量固体颗粒、易结晶介质的输送场景，降低日常维护的拆解难度。杆体外部无额外凸起结构，整体外轮廓光滑，安装后不会与周边管线、支架产生干涉，可适配水平、垂直、

　　倾斜等多种管路安装姿态，不受安装方向限制，在不同走向的管线上均可稳定实现混合功能。接头端部的接口采用通用快接尺寸规格，可与市面上多数同规格工业快插接头兼容，无需单独定制配套连接件，备件采购与替换成本较低，适合批量应用在分布式药剂加注点位。在流道设计上，螺旋混合元件的导程经过匹配调整，在保证混合均匀度的前提下尽可能降低流阻，避免因加装混合杆导致管路输送压损过大，影响上游加注泵的输出效率，经流道仿真验证，在常规加注流速范围内，该结构的混合均匀度可满足多数工业药剂投加的配比精度要求，不会出现局部药剂浓度过高或过低的问题，可有效避免因药剂混合不均导致的处理效果波动、药剂浪费等问题。结构整体采用模块化拆分设计，杆体、两端接头、内部混合元件、锁紧卡件均为独立可替换部件，单个部件出现磨损、腐蚀损坏时，仅需替换对应部件即可，无需更换整根混合杆，可降低长期使用的维护成本。
