轻载型蜗轮蜗杆传动副结构设计

项目分类:通用机械零部件 发布时间:2023-08-01 ID:703941
  • 轻载型蜗轮蜗杆传动副结构设计

  这套蜗轮蜗杆传动结构,主要面向轻载工况下的减速传动需求设计,常见于小型输送设备、轻工自动化生产线、小型食品加工机械、家用小型机具这类对传动平稳性有要求、负载扭矩不大的应用场景,核心作用是在交错轴之间传递运动与动力,同时实现大减速比的转速转换,把输入端的高转速低扭矩,转化为输出端的低转速大扭矩,匹配执行端的动作需求。

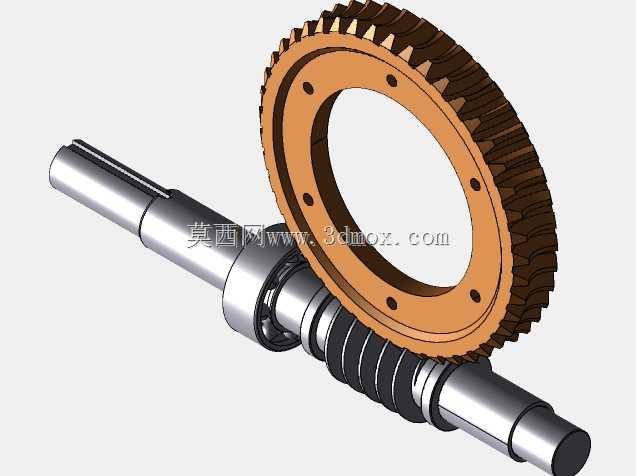

  从结构组成来看,整套传动副包含蜗杆轴、铜质蜗轮、配套支撑轴承三个核心部分。蜗杆轴采用整体式结构设计,轴身加工有梯形螺旋齿,齿面经过精加工处理,保证和蜗轮啮合时的接触精度,轴的两端预留有轴承安装位,同时输入端加工有键槽,方便和驱动电机的输出轴通过联轴器或者键连接传递扭矩,轴肩位置做了圆角过渡处理,避免应力集中导致轴件在交变载荷下出现断裂失效。蜗轮采用齿圈与轮毂分体的设计思路,齿圈部分选用耐磨铜合金材质,这类材质和钢制蜗杆啮合时摩擦系数更低,抗胶合能力更强,能有效降低长期运行时的齿面磨损,延长传动副的使用寿命,齿圈上均匀分布有6个安装孔,用来通过螺栓和轮毂部分固定连接,轮毂部分可以根据实际安装需求设计轴孔与键槽,和输出端的负载轴连接。支撑轴承选用深沟球轴承,分别布置在蜗杆螺旋齿的两侧,用来承受蜗杆运转时的径向载荷与少量轴向载荷,轴承的内圈和蜗杆轴过盈配合,外圈和设备箱体的轴承座孔配合,保证蜗杆转动时的同轴度,避免出现齿面偏载的问题。

  在设计思路上,这套传动副优先考虑了轻载工况下的运行平稳性与噪音控制,蜗轮蜗杆的啮合属于线接触形式,相比交错轴斜齿轮的点接触,承载能力更强,同时传动过程中是多齿同时啮合,冲击载荷小,运转时的噪音更低,适合对噪音控制有要求的民用或轻工场景。齿形参数设计上选用了合适的导程角,保证传动时的自锁性能,也就是只能由蜗杆带动蜗轮转动,蜗轮无法带动蜗杆反转,这个特性可以在设备停机时避免负载端反向带动输入端转动,起到一定的安全防护作用,比如在小型提升类机具上使用时,停机后可以防止负载自行下滑,不需要额外加装制动机构,简化整体设备的结构。

  安装边界方面,蜗杆轴的总长、轴径都按照通用轻载减速箱体的安装尺寸做了适配,两端轴承位的直径公差按照基孔制配合要求设计,方便和标准轴承座匹配安装;蜗轮的齿顶圆直径、安装孔的分布圆直径都预留了足够的安装间隙,安装时需要保证蜗杆轴线和蜗轮轴线的空间交错角为90度,同时调整好啮合侧隙,侧隙过小会导致运转时卡滞、齿面磨损加剧,侧隙过大则会导致传动回程误差过大,影响传动精度。装配时需要在啮合齿面涂抹润滑脂,轻载工况下可以采用脂润滑的方式,不需要设计复杂的油路循环系统,降低整体设备的维护成本,定期补充润滑脂即可保证长期稳定运行。

  实际应用中,这套传动副可以直接集成到小型减速箱内,和不同功率的驱动电机搭配,组成完整的减速驱动单元,用来驱动小型输送带的辊筒、小型包装设备的送料机构、自动化设备的转盘机构等负载,相比齿轮减速结构,同等减速比下蜗轮蜗杆结构的体积更小,结构更紧凑,不需要多级齿轮传动就能实现大减速比,能有效减小设备的整体安装空间,适合安装空间受限的小型设备使用。同时铜质齿圈的设计也降低了对蜗杆齿面的硬度要求,蜗杆只需要经过调质处理即可满足使用要求,降低了零件的加工成本,适合批量生产应用。
