带座输送辊筒传动滚筒结构设计

　　本次呈现的辊筒组件，是带式输送系统里的核心传力部件，日常在电商仓储分拣线、食品加工包装输送段、建材原料转运皮带线、轻工产品组装流水线里都能见到它的身影，主要作用是承接驱动端的扭矩输出，通过辊面和皮带之间的静摩擦力带动整条皮带循环运转，同时承担皮带张紧侧的径向载荷，支撑皮带上承载的物料重量，避免皮带运行过程中出现下塌、跑偏的问题。

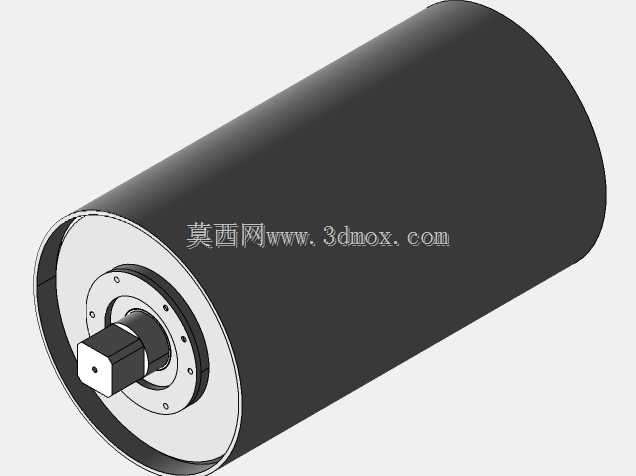

　　从结构设计逻辑来看，这款辊筒采用了一体式筒体加两端固定轴承座的布局，筒体选用厚壁无缝钢管加工成型，外圆做了精车处理保证圆柱度误差控制在合理区间，避免辊面跳动过大导致皮带运行时出现周期性抖动，影响物料输送的平稳性。两端的轴头采用阶梯轴设计，伸出端做了方头结构，方便和驱动端的联轴器、链轮或者减速机输出轴做周向固定，相比普通平键连接的圆轴结构，方头的抗扭截面系数更大，在频繁启停、重载冲击的输送工况下，不容易出现键槽崩裂、轴头扭转变形的问题。轴承座和筒体之间采用过盈配合加圆周点焊的固定方式，既保证了同轴度要求，又能在长期运行过程中避免轴承座和筒体之间出现相对转动，防止配合面磨损产生异响。

　　在安装边界层面，这款辊筒的轴向安装尺寸以两端轴头的安装基准面为定位基准，安装时需要保证两端轴承座的安装面处于同一水平面上，同轴度误差不能超过0.1mm，否则会导致轴承承受额外的径向附加载荷，大幅缩短轴承的使用寿命。径向方向上，辊筒的外圆面和相邻托辊的外圆面需要保持在同一包角面上，皮带包角控制在180度到210度之间，既保证足够的摩擦力传递扭矩，又不会因为包角过大导致皮带过度拉伸，降低皮带的使用寿命。轴头的方端尺寸和驱动连接件的内孔尺寸采用过渡配合，安装时不需要额外做修配，直接推入后用锁紧螺栓做轴向固定即可，现场安装更换的效率很高，不需要复杂的专用工装。

　　从功能特性上看，这款辊筒的筒体表面做了发黑处理，在常规干燥的车间环境下具备基础的防锈能力，如果是在潮湿、有腐蚀性介质的工况下，也可以在建模基础上调整表面处理工艺，换成包胶、镀锌或者不锈钢材质的筒体。内部选用的是深沟球轴承，能够同时承受径向载荷和少量的轴向窜动力，适配皮带运行过程中因为张力不均产生的少量轴向偏移，不需要额外加装止推轴承，简化了整体结构。两端的轴承端盖做了密封槽设计，可以加装毡圈油封或者骨架油封，防止输送过程中的粉尘、碎屑进入轴承内部，避免轴承出现卡滞、磨损过快的问题，在多粉尘的建材、矿产输送场景下也能稳定运行。

　　在实际选型适配的时候，这款辊筒可以根据输送线的带宽、输送物料的单重、运行线速度调整筒体的壁厚、轴径的大小以及轴承的型号，建模过程中所有的配合尺寸都做了参数化关联，调整参数的时候不需要重新绘制整体结构，只需要修改对应参数就能生成不同规格的辊筒模型，能够大幅缩短设计阶段的选型建模时间。结构上没有采用复杂的异形结构，所有加工面都是常规的车削、铣削加工面，不需要特殊的加工设备，普通的机加工车间就能完成生产制造，加工成本可控，备件采购替换也很方便，不会因为特殊结构导致备件供应周期过长影响生产线运行。

　　另外在设计的时候也考虑了现场维护的便利性，两端的轴承座预留了注油孔，可以在不拆卸辊筒的情况下定期给轴承补充润滑脂，延长维护周期，减少日常维护的工作量。辊筒的整体动平衡等级按照G6.3级做了结构优化，在最高线速度2.5m/s的运行工况下不会出现明显的振动，适配绝大多数常规输送线的运行速度要求，不需要额外做动平衡校正处理，只有在高速输送场景下才需要对装配完成的辊筒做动平衡测试。
