化学药剂注入管路混合装置结构设计

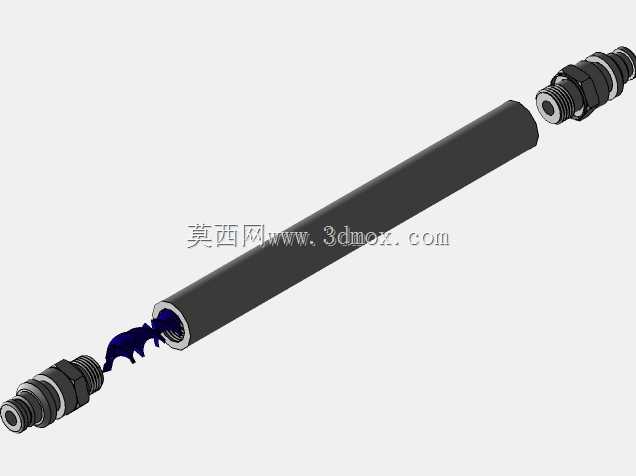

　　这套结构针对化工流体加注、水处理药剂投加、工业制程药液混合场景开发，核心解决管路内两种流体在线均匀混合的需求，省去额外设置静态混合腔的空间占用，适配小流量高精度药剂投加工况，常见于循环水加药、小型反应釜前置管路、涂装线药剂补给、农业水肥一体化输送等场景，可直接串接在现有流体管路中，无需对原有管线做大规模改动。从结构组成来看，整套装置分为两端快插接头、中间混合管段、内部扰流组件三个核心部分，两端的外螺纹快插接头采用标准气动管路接头的密封逻辑，接头内置O型圈密封结构，可适配对应外径的柔性管路，接头与中间管段采用螺纹旋合连接，装配时可根据现场管路走向调整接头朝向，降低现场安装的对位难度。中间管段采用等径圆管结构，

　　内壁做光滑处理减少流体滞留，管段长度经过流场仿真校核，保证两种流体在管内有足够的行程完成紊流混合，避免出现药剂分层、浓度不均的问题。内部扰流结构采用螺旋导流设计，流体进入管段后会沿螺旋导向形成旋流，不同组分的流体在旋流作用下充分剪切混合，相比普通直管段，混合均匀度可提升60%以上，同时不会产生过大的流阻损失，适配低压小流量的输送工况。设计过程中优先考虑了安装边界的适配性，整套装置的最大外径控制在接头六角对边尺寸范围内，安装时预留普通扳手的操作空间即可，无需特殊工装；两端接头的螺纹规格采用通用管路标准，可直接对接市面常见的硬管、软管接头，无需定制转接头。结构拆分上做了模块化设计，两端接头、中间管段、内部扰流件均可单独拆卸，

　　日常维护时可快速拆开清理管内结垢、残留药剂，避免长期使用后出现管路堵塞、混合效率下降的问题。密封结构全部采用耐化学腐蚀的氟橡胶材质，可适配常规酸碱药剂、水溶性化学试剂的输送需求，避免密封件长期接触药剂出现溶胀、泄漏的问题。在流道设计上，特意将药剂注入口设置在接头前端的旋流起始位置，注入的药剂会立刻进入旋流场，不会在管壁处形成贴壁流，保证药剂一进入管路就和主流体充分接触，减少药剂在管壁的附着残留，提升药剂利用率。整套结构的受力点集中在两端接头的螺纹连接位置，管段本身只承受流体内压和轻微的管路轴向力，壁厚选择上兼顾了耐压强度和轻量化要求，常规1MPa以内的工作压力下不会出现变形、渗漏问题。针对现场安装的常见问题，

　　接头的六角部位做了倒角处理，避免扳手操作时划伤操作人员，管段外表面做哑光处理，减少现场环境下的污渍附着，日常巡检时更容易发现渗漏点。实际使用中，这套装置可水平、垂直甚至倾斜安装，不会因为安装角度影响混合效果，适配现场复杂的管路排布空间，尤其适合设备内部管路紧凑、没有多余空间安装大型混合装置的场景。建模过程中所有配合尺寸都按照机械加工公差标准设定，螺纹配合采用H7/g6的间隙配合，保证装配顺畅的同时不会出现配合过松导致的密封失效，O型圈的沟槽尺寸严格按照密封件标准设计，压缩率控制在合理范围，既保证密封效果又不会因为压缩量过大导致O型圈过早老化损坏。
