探针式限位检测安装模组结构设计

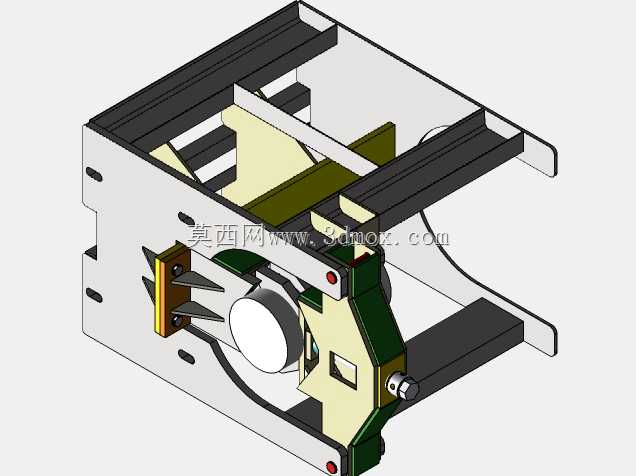

　　该结构属于工业设备内部的探针式检测限位安装模组，主要应用在自动化生产线的工件到位检测、工位位置校验场景，也可适配小型专用设备的行程触发、工件定位确认环节，常见于电子元件组装设备、小型零件检测分选设备的内部工位，用来替代传统的接触式行程开关，实现更精准的小行程位置反馈。从结构组成来看，整体采用钣金折弯支架作为承载主体，支架两侧预留了对称的长圆形安装孔，可适配不同安装基面的孔位偏差，安装时不需要额外做基面的二次精加工，能直接固定在设备的铝型材框架或者钣金立板上，安装边界的横向宽度控制在120mm以内，纵向深度不超过90mm，整体突出安装面的高度为75mm，不会占用过多的设备内部排布空间，适合在紧凑的设备腔体内部布置。

　　核心的检测执行部分采用多根平行布置的弹性探针，探针尾部通过绝缘固定块安装在滑动载板上，滑动载板和固定支架之间通过导向轴做直线运动导向，避免探针伸缩过程中出现偏载卡滞，探针的伸缩行程设置为8mm，既可以覆盖工件到位的位置误差范围，也能保证探针接触工件时的压力处于合理区间，不会划伤工件表面也不会出现接触不良的问题。滑动载板的侧方设置了触发感应片，配合支架上安装的感应元件，当探针被工件推动回缩到设定位置时，感应片触发位置信号，反馈给设备控制系统确认工件到位。设计过程中优先考虑了模组的拆装维护性，探针固定块采用快拆式结构，不需要拆解整个模组就能单独更换磨损的探针，支架上的走线槽做了内嵌式处理，感应元件的连接线可以沿着支架内侧的槽位排布，

　　不会和周边运动部件产生干涉。两侧的导向轴采用自润滑衬套配合，不需要定期加注润滑脂就能满足长期往复运动的使用需求，衬套的磨损量控制在每100万次往复不超过0.02mm，能保证长期使用后的检测精度稳定性。模组的受力部分做了针对性的加强，支架和安装面接触的折弯边做了双层翻边处理，避免安装锁紧时出现钣金变形，探针接触工件时的反作用力会直接通过滑动载板传递到导向轴，再由导向轴传递到支架的加强筋位置，不会出现支架受力变形导致的探针歪斜问题。在实际适配场景中，该模组可以根据检测需求更换不同长度、不同端头形状的探针，比如针对平面工件可以用平端头探针，针对曲面或者异形工件可以换成尖头或者圆头探针，不需要改动整体的支架和滑动结构，

　　只需要更换探针固定块和对应探针就能适配不同的检测需求。模组的运动部分没有外露的弹性零件，所有的复位弹簧都布置在滑动载板的内侧，避免生产过程中的粉尘、碎屑进入弹簧位置导致卡滞，适配车间内的一般生产环境，不需要额外做防尘防护结构就能稳定运行。安装时只需要保证安装面的平面度在0.5mm以内，通过支架上的四个安装孔锁紧固定，再调整感应元件的触发位置，就能完成整个模组的部署，不需要做复杂的同轴度校准，降低了现场安装调试的难度。
