液压系统螺纹连接式管路过滤器结构

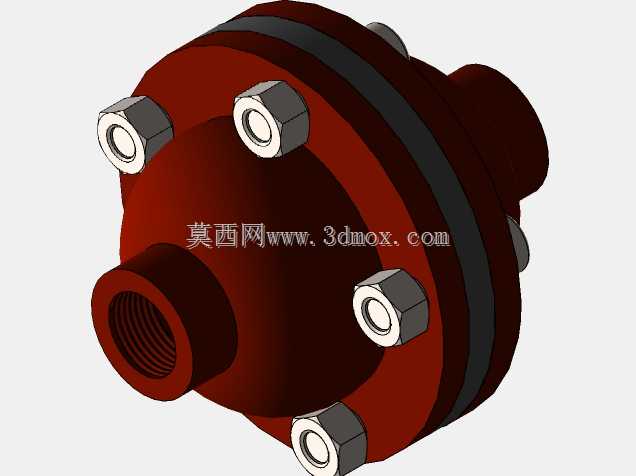

　　在液压传动与控制系统的现场运维与整机设计环节，管路污染始终是造成伺服阀卡滞、泵体磨损、密封件提前失效的核心诱因，这类带内螺纹接口的多螺栓紧固式过滤器，正是针对中低压液压支路的净化需求开发的核心辅件，区别于高压主管路的大流量过滤装置，这类紧凑型过滤器多布置在执行机构进油侧、控制阀组回油支路或者独立冷却循环回路中，承担拦截管路残留焊渣、密封带碎屑、元件磨损产生的金属磨粒以及油液氧化析出的胶状杂质的作用。从结构设计逻辑来看，该过滤器采用上下分体式壳体结构，壳体结合面之间设置耐油橡胶密封垫，通过沿周向均匀布置的六组外六角螺栓实现均匀压紧，这种周向均布的螺栓排布方式，能够保证密封垫整个环面的压缩量保持一致，避免局部压紧力不足造成的渗漏问题，

　　同时也能在滤芯达到纳污容量需要更换时，快速拆卸上盖完成滤芯替换，不需要将整个过滤器从管路上完全拆除，大幅降低现场维护的操作难度。两端的内螺纹接口采用标准管螺纹设计，能够直接和同通径的液压钢管、高压橡胶软管实现螺纹连接，不需要额外配置过渡接头，减少了管路连接的潜在泄漏点，接口的螺纹深度经过匹配设计，既能够保证足够的连接强度承受管路振动带来的交变载荷，也不会因为螺纹旋入过长造成内部流道的通流面积缩减。壳体外部的环形凸筋结构并非装饰性设计，一方面能够提升壳体的结构刚度，在额定工作压力下避免壳体出现鼓胀变形，另一方面也可以作为安装时的受力点位，方便管钳等工具夹持完成管路旋接作业，不会因为夹持力过大造成壳体圆度变形影响内部密封。

　　从安装边界来看，这类过滤器的径向尺寸需要考虑螺栓拆装的操作空间，也就是周向每个螺栓的外侧需要预留至少能容纳套筒扳手作业的空间，轴向尺寸则需要预留滤芯抽出的操作距离，在进行阀台布局设计时不能将过滤器紧贴其他阀块或者墙板布置，否则会造成后期维护时无法顺利拆卸螺栓、抽出滤芯。内部流道采用渐扩式设计，油液从入口进入后首先进入扩容腔，流速快速降低，大颗粒杂质会在重力作用下沉降到壳体底部的沉渣区，之后油液穿过滤芯完成精细过滤，再从出口流出进入下游管路，这种流道设计能够有效降低滤芯的局部冲击负荷，延长滤芯的使用寿命，同时避免大颗粒杂质直接高速冲击滤芯造成滤芯破损。在实际选型应用中，这类过滤器需要匹配系统的工作流量、油液粘度等级以及目标过滤精度，

　　不同的滤芯配置可以实现从粗滤到精滤的不同净化等级，适配矿物液压油、水乙二醇等多种常用液压介质，在机床液压系统、工程机械辅助液压回路、小型液压站等场景中都有广泛应用，其紧凑的结构尺寸能够在空间有限的阀组安装区域灵活布置，不需要额外的安装支架，直接通过管路螺纹即可完成固定，能够承受常规管路振动带来的载荷，不会出现连接松动的问题。设计过程中针对壳体的壁厚进行了耐压校核，保证在1.5倍额定工作压力的静压测试下无变形、无渗漏，螺栓的规格和数量也经过受力计算，能够承受系统压力波动带来的轴向分离力，密封垫的材质选用丁腈橡胶，适配常规液压油的工作温度范围，避免长期接触油液出现老化溶胀造成密封失效。
