污水处理系统用插装式过滤阀芯结构

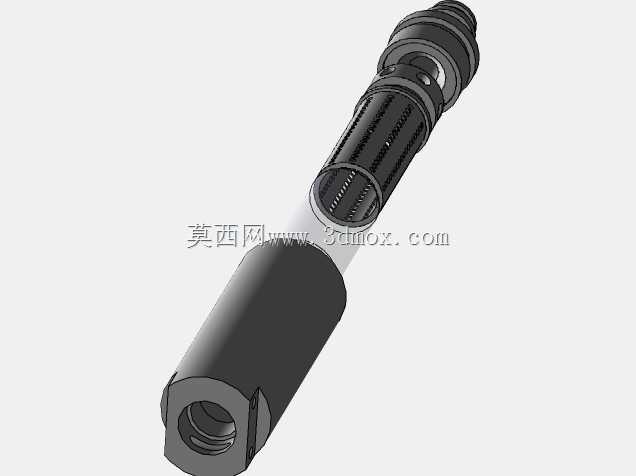

　　在工业污水处理的流体管路系统中，这类插装式过滤结构常被集成在控制阀组、加压输送管路的前端位置，主要作用是拦截污水中裹挟的悬浮颗粒、纤维杂质与硬质碎屑，避免杂质进入后续的控制阀、计量泵、膜处理组件等精密部件，造成阀芯卡滞、流道磨损、膜孔堵塞等故障，直接影响整套污水处理系统的连续运行稳定性。从结构设计来看，该阀芯采用同轴阶梯式布局，整体为细长圆柱形态，适配标准插装阀的安装孔位，安装时直接嵌入阀块的预制孔内，通过端部的密封段与阀孔配合实现径向密封，无需额外的法兰连接结构，能大幅压缩阀组的整体占用空间，适合集成在空间紧凑的一体化污水处理设备的阀岛内部。阀芯的中段设置了多层不锈钢编织滤网结构，滤网的支撑骨架采用带通流孔的金属衬套，

　　既保证足够的通流面积，又能承受管路内的流体压力冲击，避免滤网在反冲洗或者压差过大时出现变形破损；两端的连接段分别设置了卡簧槽与密封沟槽，安装时卡簧嵌入阀块的卡槽内实现轴向定位，防止阀芯在流体正向、反向流动的推力作用下出现窜动，密封沟槽内搭配丁腈橡胶或者氟橡胶O型圈，根据处理污水的酸碱度、温度选择适配的密封材质，避免出现介质泄漏。设计这类阀芯的时候，首先要匹配安装阀块的通径尺寸，整体外径公差控制在h7级别，保证插入阀孔后既能顺畅装配，又不会出现过大的配合间隙造成旁通泄漏；滤网的过滤精度根据后端元件的防护需求选择，比如后端如果是精密计量泵，过滤精度选50微米，如果只是保护普通的开关阀，精度可以放宽到200微米，

　　同时要核算滤网的有效通流面积，保证在额定流量下的压损不超过0.02MPa，避免造成管路输送能耗不必要的升高。在实际使用场景中，这类过滤阀芯支持在线反冲洗，当滤网前后的压差达到设定阈值时，通过阀组的流道切换，让反向流体从滤芯的内侧向外冲刷，把拦截在滤网外侧的杂质冲回到排污管路排出，不需要频繁拆解阀块更换滤芯，能大幅降低污水处理系统的运维工作量。从安装边界来看，阀芯的轴向总长度要匹配阀块的孔深，端部的操作段要预留足够的拆装空间，方便检修时使用专用工具拔出阀芯做深度清洁或者更换密封件；阀芯的所有棱边都做了0.2mm的倒角处理，避免安装时刮伤阀孔内壁的密封面，也能防止O型圈在装配过程中被切边造成密封失效。在污水处理的气浮单元、污泥回流管路、

　　加药系统管路中，这类插装式过滤结构都有广泛应用，相比外置的管道过滤器，它的集成度更高，泄漏点更少，响应速度更快，能在不改动原有管路布局的前提下，直接替换同规格的普通插装阀芯，实现管路的杂质过滤功能升级。建模过程中对滤网的编织结构做了简化处理，保留了滤网的通流特征与支撑结构的尺寸细节，密封沟槽的尺寸严格按照相关标准设计，卡簧槽的宽度、深度都符合标准件的安装尺寸要求，装配时各零件的同轴度公差控制在0.03mm以内，保证阀芯转动或者滑动时不会出现卡滞。针对污水处理中常见的腐蚀性介质，阀芯的主体结构采用304或者316L不锈钢材质，表面做钝化处理，提升抗腐蚀能力，延长在恶劣工况下的使用寿命；滤网与骨架之间采用无缝焊接工艺，避免出现缝隙藏污纳垢，防止杂质从焊接缝隙处流到下游侧。在流体仿真验证阶段，要模拟不同流量下的流场分布，避免在阀芯内部出现流道死区，防止杂质长期沉积在死角位置造成流道堵塞，同时优化流道的过渡圆角，降低局部湍流造成的压损与管路振动。
