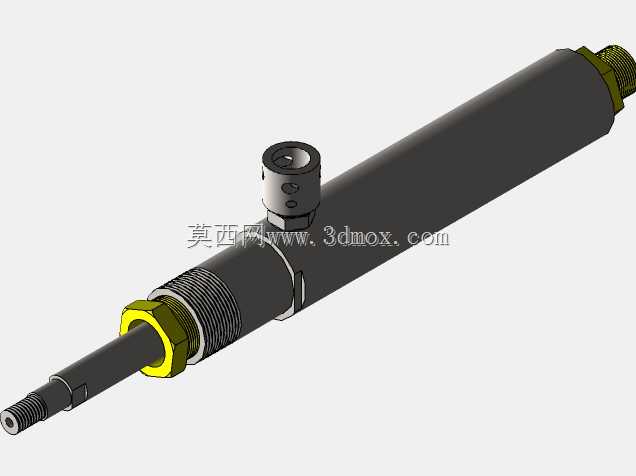

径向适配调节式燃油喷射部件结构

　　该部件属于柴油机燃油喷射系统的终端执行构件，主要应用在中小排量直喷柴油机的气缸盖安装位，承担高压燃油雾化喷射、供油正时匹配、喷射角度适配的核心作用，在农用机械、小型工程机械、固定式柴油发电机组的动力单元中应用广泛。从结构设计逻辑来看，整体采用细长杆式同轴布局，主体为长圆柱承压杆身，内部加工有高精度高压油道，表面做发黑防锈处理，可耐受160MPa以上的燃油喷射压力，避免长期高压工况下出现形变渗漏。杆身一端设置外螺纹连接端，配套六角锁紧螺母，用于和高压燃油供油管对接，螺纹精度控制在6g级，密封面采用锥面硬密封结构，无需额外密封垫即可实现高压油密封，减少装配工序的同时提升密封可靠性。杆身中部设置径向布置的调节适配接头，

　　接头采用侧置式安装结构，带定位卡槽与锁紧螺孔，可根据不同机型的气缸盖安装空间调整接头朝向，适配不同走管布局的机型，避免安装时与缸盖加强筋、气门摇臂机构出现空间干涉，该接头同时集成了燃油回油通道，可将喷油器内部泄漏的多余燃油导回油箱，维持喷油器腔体内压力稳定。杆身另一端为喷油嘴端，设置细牙安装螺纹与压紧螺母，用于将喷油器整体固定在气缸盖的安装孔内，压紧螺母采用带防滑槽的六角结构，可使用标准套筒实现规定扭矩拧紧，保证喷油嘴伸出缸盖燃烧室的长度符合设计要求，伸出量偏差控制在±0.1mm范围内，避免燃油喷射到燃烧室壁面造成积碳。从安装边界来看，整体杆身直径适配主流柴油机气缸盖的φ22mm标准安装孔，

　　总长度可适配100-150mm厚度的气缸盖结构，侧置接头的外伸长度控制在18mm以内，不会与周边的气门组件、进气管路产生运动干涉。设计过程中充分考虑了不同机型的适配性，将锁紧螺母、调节接头都设计为标准可拆结构，可根据不同机型的安装需求更换不同长度的接杆、不同喷射角度的油嘴，无需重新设计主体结构即可覆盖多功率段的柴油机配套需求，大幅降低了配套开发的周期与成本。部件的所有密封位置都采用金属硬密封结构，可适应柴油机舱内-40℃到120℃的工作温度范围，避免橡胶密封件长期高温老化出现渗漏问题。在实际工况中，该部件可根据发动机的转速与负荷信号，配合高压油泵的供油压力，将高压燃油雾化成粒径20-50μm的油雾颗粒，均匀喷射到燃烧室内部，

　　与压缩后的高温空气充分混合，保证燃油充分燃烧，降低尾气排放与油耗。结构设计上规避了传统喷油器接头固定无法调整的缺陷，径向可调的接头结构可适配多种不同布置形式的柴油机燃油管路，减少管路弯折角度，降低高压油路的压力损失，同时也方便售后维修时的拆装操作，无需拆解周边管路即可完成喷油器的更换作业。
