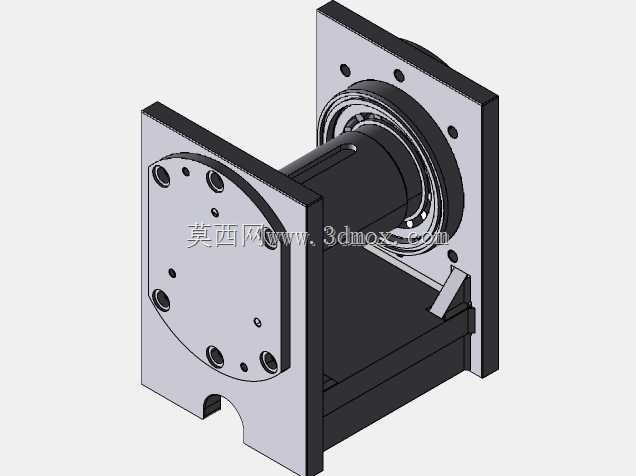

法兰式轴承安装支撑座组件结构

　　该支撑构件主要应用于各类需要对旋转轴系提供径向与轴向支撑的传动场景中，常见于生产线动力传输单元、非标自动化设备的动力端、机床辅助传动模块等位置，核心作用是为内置轴承提供稳定的安装基准，同时将轴系运转产生的载荷均匀传递到设备安装基体上，避免轴系运转过程中出现偏摆、窜动等影响传动精度的问题。从结构设计来看，构件采用双侧法兰板加中间支撑筒体的组合形式，一侧法兰板预留多组圆周分布的安装孔，用于和设备端的安装面完成定位锁紧，孔位排布适配常规通用安装尺寸，可兼容多数同规格轴承的安装互换需求；另一侧法兰板同样设置对应安装孔位，用于和外接传动部件的端盖或者连接法兰完成对接，中间筒体的内径尺寸与所选轴承的外径形成过渡配合，

　　保证轴承压装后不会出现径向松动，筒体侧壁还设置有加强筋结构，连接筒体与侧方法兰板，提升整体结构的抗扭、抗弯刚度，避免在重载传动工况下出现结构变形。设计过程中优先考虑了轴承安装的工艺性，筒体与法兰板的连接位置做了倒角处理，方便轴承压装时的导向，不会出现卡滞或者划伤轴承外圈的问题；法兰板上的安装孔采用沉孔设计，螺栓锁紧后螺栓头不会突出法兰平面，保证安装面的贴合度，避免因螺栓突出导致安装间隙，影响支撑精度。安装边界方面，构件整体为对称式方形法兰结构，安装时不需要额外做角度定位，只要对齐安装面的螺纹孔即可完成装配，法兰板的外形尺寸预留了足够的扳手操作空间，现场装配时不需要使用特殊工装，常规内六角扳手即可完成全部锁紧操作；

　　筒体的轴向长度经过匹配计算，刚好可以容纳所选轴承的整体宽度，同时预留了轴承外圈的轴向定位台阶，轴承装入后不需要额外添加轴向挡圈即可完成轴向限位，减少了装配零件数量，降低了装配复杂度。在实际使用场景中，该支撑座可适配深沟球轴承、角接触轴承等多种同外径规格的轴承类型，根据不同的传动载荷需求更换对应轴承即可，不需要改动支撑座本身的结构，具备较好的通用性；轴系穿过支撑座内部轴承内圈后，可通过轴肩或者轴用挡圈完成轴向定位，运转过程中支撑座可同时承受径向载荷与一定的轴向载荷，满足多数中低速传动场景的使用需求。结构细节上，下方的安装底板预留了让位缺口，可避开安装基体上的凸起结构或者走线位置，提升安装适配性，整体结构的壁厚经过刚度校核，在满足承载要求的前提下尽可能控制整体重量，不会给设备安装端带来额外的负重负担。
