长行程高精度平行双导轨升降定位机构

　　这套平行双导轨式长行程升降定位机构，核心适配需要大跨度垂直位移、高精度对位的工业作业场景，常见于精密检测工位的工件托举、激光加工头的高度调节、自动化产线的物料抬升分料环节，也可作为小型装配工作站的可调式工装基座使用，解决单导轨结构在长行程伸出时容易出现的侧倾、晃动、定位精度衰减问题。

　　从结构设计逻辑来看，整套机构采用对称式双导轨平行排布方案，两根线性导轨沿行程方向平行安装，滑块组件通过一体化连接座与末端执行端的安装底座刚性连接，相比单导轨悬臂结构，双导轨的布局可以将负载均匀分配到两组导向副上，大幅降低单根导轨的侧向弯矩负载，在行程拉满的状态下，末端的偏摆量可以控制在单导轨结构的三分之一以内，尤其适合需要在伸出端搭载检测探头、小型加工主轴、吸附夹具这类对位置稳定性要求高的负载。底座部分采用大直径圆盘式安装结构，底部预留了标准的螺栓安装孔位，可以直接固定在设备工作台面或者机架的安装平台上，圆盘底座内部集成了旋转调节结构，允许整套导轨组件在水平方向进行360度的角度调整，调整到位后通过侧面的锁紧旋钮即可完成位置固定，兼顾垂直升降与水平角度调节的双重需求，不需要额外加装旋转台组件，减少了整体结构的堆叠高度。

　　导轨部分采用的是滚柱式线性导向结构，相比滚珠式导轨，滚柱结构的接触面积更大，承载能力更强，抗冲击性能更好，在频繁往复升降的工况下使用寿命更长，导轨的侧面安装了可调节的行程限位块，操作人员可以根据实际作业的行程需求，调整限位块的固定位置，限制滑块的上下移动区间，避免超程运行导致的机构碰撞损坏。驱动部分隐藏在两根平行导轨之间的安装槽内，采用同步带传动的驱动方案，同步带与滑块连接座直接固定，驱动端安装在底座内部，这种驱动方式的运行噪音小，传动速度快，而且不会像丝杆传动那样在长行程下出现丝杆下垂、转速受限的问题，适合行程长度超过1米的升降作业场景，同时同步带本身具备一定的缓冲能力，在快速启停的时候可以减少刚性冲击对末端负载的影响。

　　安装边界方面，整套机构在完全收回的状态下，整体高度约为底座直径的1.2倍，完全伸出时的最大高度可以达到收回状态的3.2倍，两根导轨之间的中心距为底座直径的三分之一，末端安装面的尺寸与导轨连接座的尺寸保持一致，上面预留了成矩阵排布的螺纹安装孔，可以直接适配标准的工装夹具、执行元件的安装尺寸，不需要额外制作转接板。在实际选型应用的时候，需要注意核算末端负载的重心位置，尽量让负载重心落在两根导轨的中心对称线上，避免偏心负载导致导轨滑块出现偏磨，影响使用寿命；如果应用在有切削液、粉尘的加工场景中，可以额外在导轨外侧加装风琴式防护罩，避免杂物进入导轨滚道内部，导致导向卡顿、精度下降。

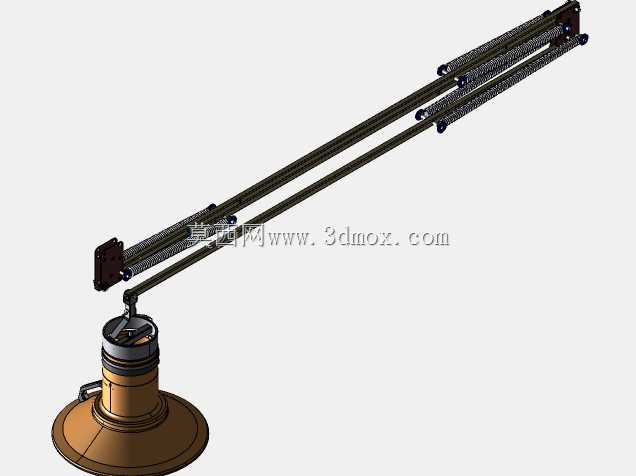

　　从建模细节来看，整套模型完整还原了导轨的滚道结构、滑块的密封端盖、底座的旋转锁紧结构、同步带的压接固定结构，所有的安装孔位、配合公差都按照实际工业零件的标准进行设计，导轨与滑块的配合间隙、连接座的安装止口都做了符合实际装配要求的约束，在进行虚拟装配仿真的时候，可以直接模拟机构的升降动作、角度调整动作，验证运动过程中是否存在干涉问题，也可以直接导出工程图用于实际零件的加工生产。对于需要搭建长行程可调工装的设计人员来说，这套结构可以直接作为基础模块进行适配修改，根据实际需要的行程长度、负载大小调整导轨的规格、同步带的宽度以及底座的安装尺寸，大幅缩短非标设计的周期，减少从零开始设计出现的结构强度不足、运动干涉等常见问题。
