单射线系统机械夹持调节机构

　　该结构属于射线类检测设备的配套夹持调节执行部件，主要应用于工业无损检测场景中射线发生端的位置固定与角度微调作业，适配固定式射线探伤工位、在线射线检测流水线的射线端安装需求，可在金属焊缝检测、铸件内部缺陷筛查、复合材料成型质量检测等工况下，为射线发射单元提供稳定的支撑与精准的姿态调整能力，避免射线源工作过程中出现位置偏移导致的检测成像模糊、检测区域错位等问题。

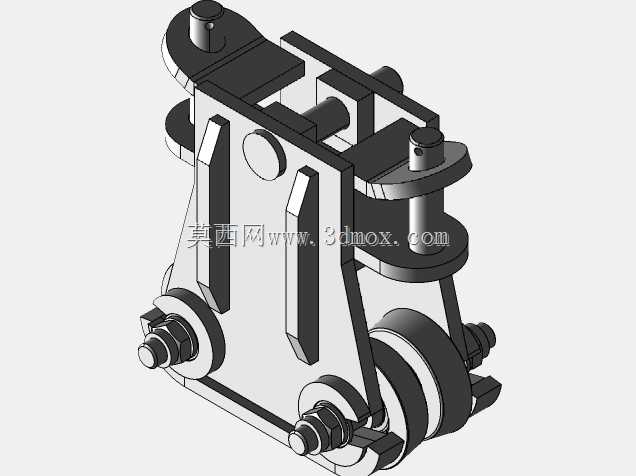

　　从结构功能来看，整套机构采用双侧板拼接的框架式主体结构，主体框架通过多组定位销与紧固螺栓实现刚性连接，框架上部设置两组带铰接轴的安装耳座，用于和设备的固定横梁或者滑移支架连接，铰接轴与耳座之间采用间隙配合设计，可实现整个机构绕上部铰接轴的俯仰角度调节，调节到位后通过耳座侧方的锁紧螺栓实现轴系位置锁定，避免受设备振动影响出现角度滑移。框架下部设置带滚轮的支撑导向组件，滚轮采用包胶材质设计，既可以在机构俯仰调节过程中沿配套导向面滚动，降低调节过程的摩擦阻力，也可以在机构锁定后提供辅助支撑，分担上部铰接轴的承重载荷，提升长时间工作状态下的结构稳定性。

　　结构侧方设置多组加强筋结构，筋板与侧板采用一体化折弯或者焊接连接，沿框架受力方向布置，可有效抵消射线源安装后产生的侧向弯矩，避免侧板出现受力变形导致的轴系卡滞。机构前端设置两组对称布置的螺栓锁紧组件，锁紧螺栓采用细牙螺纹设计，调节精度可达0.1mm级别，可适配不同外形尺寸的射线发射单元装夹，装夹时通过螺栓端部的压块贴合射线源外壳，压块与螺栓端部采用球头铰接设计，可自动适配射线源外壳的安装面角度，保证装夹接触面的受力均匀，避免局部压应力过大损坏射线源外壳。

　　设计过程中优先考虑了射线检测场景的特殊使用需求，整体结构全部采用非磁性金属材质加工，避免金属构件受射线辐照产生磁化或者干扰射线成像质量，所有铰接位置均预留了润滑脂加注通道，可在设备定期维护时快速加注润滑脂，降低铰接轴的磨损速率，延长机构的整体使用寿命。安装边界方面，整套机构的上部铰接轴中心距下部滚轮最低点的垂直距离为180mm，双侧板的外侧总宽度为120mm，上部安装耳座的铰接轴孔径为12mm，可适配直径12mm的安装销轴，下部滚轮的直径为30mm，滚轮宽度为15mm，适配的导向面宽度不小于20mm即可正常安装使用，前端锁紧螺栓的最大调节行程为25mm，可装夹的射线源外壳宽度范围在70mm至95mm之间，基本覆盖常规工业小型射线发射单元的装夹尺寸需求。

　　实际使用过程中，该机构可配合水平滑移导轨实现射线源的水平位置调整，配合上部铰接轴实现±15°范围内的俯仰角度调整，配合侧方的微调螺栓可实现射线源的水平转角微调，三个维度的调节能力可满足不同检测工况下的射线源对位需求，结构整体没有复杂的传动组件，日常维护仅需定期检查锁紧螺栓的预紧力与铰接轴的磨损情况即可，维护成本较低，适合在工业检测车间的多粉尘、轻微振动的工况下长期稳定工作。结构的所有棱角位置均做了R2以上的倒角处理，避免安装调试过程中划伤操作人员，所有外露的螺栓端部均设置了防护胶套，避免长期暴露在车间环境中出现螺纹锈蚀导致的调节卡滞问题。
