大型通风系统管道连接结构三维设计

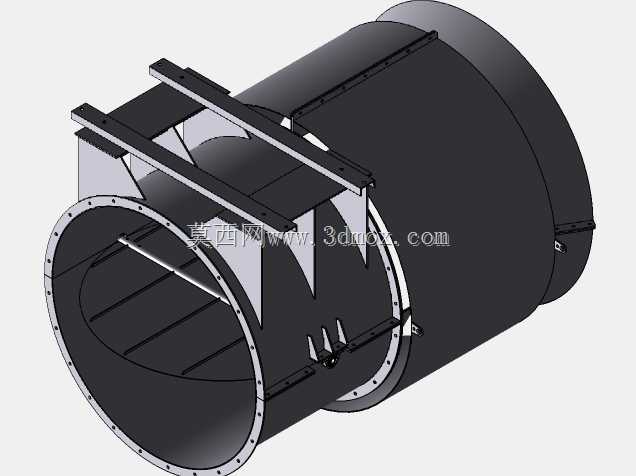

　　该结构为大型通风系统的核心管段部件，主要应用于工业厂房集中通风、隧道施工通风、大型商用建筑新风输送、除尘系统主风路等场景，作为风路系统中的刚性连接段，承担气流导向、管路承重对接、风路密封衔接的作用。从结构设计来看，主体采用圆筒形流道设计，内壁光滑无突出结构，可最大程度降低气流沿程阻力，减少通风过程中的压损，适配大流量通风工况的输送需求。管段两端采用带螺栓孔的法兰连接结构，法兰面预留均匀分布的紧固孔位，安装时可通过螺栓配合密封垫片实现与相邻管段、风机端口、调节阀门的刚性密封连接，避免风路漏风影响系统通风效率。管体上部设置一体化焊接的安装支架结构，支架采用多道三角筋板做加强处理，可将整个管段的承重均匀传递到上部安装基础，适配吊装、

　　架装两种安装方式，筋板的排布避开了管体的法兰紧固操作空间，现场安装时可顺利完成螺栓紧固作业，不会出现工具操作干涉的问题。从安装边界来看，管段的法兰端面为安装基准面，两端法兰的同轴度控制在合理公差范围内，对接相邻部件时无需额外调整同轴度即可完成装配；上部支架的安装面为平面结构，预留的安装孔位适配常规的膨胀螺栓、吊装螺杆固定尺寸，现场安装时可直接匹配通用的风管吊装配件，无需单独定制安装连接件。管体内部设置的导流结构沿气流方向排布，可避免管段内出现气流涡旋，降低通风过程中的气动噪音，同时减少气流携带的粉尘在管内沉积的概率，降低后期运维的清理频次。设计过程中充分考虑了现场安装的操作空间，法兰处的螺栓孔位距离管体外壁预留了足够的扳手操作空间，

　　支架与管体的焊接位置避开了法兰的密封面，不会因焊接变形影响法兰的密封性能。该管段可适配不同风压的通风系统，当应用于正压通风场景时，法兰的密封结构可有效避免高压气流泄漏；当应用于负压除尘场景时，圆筒形的管体结构具备足够的结构刚度，不会因内外压差出现管体吸瘪变形的问题。支架的承重设计经过载荷校核，可承受管段自身重量以及后续运维过程中人员踩踏、附属配件安装的附加载荷，无需额外增设辅助支撑结构。在实际工程应用中，该类管段通常作为通风系统的主干路部件，连接风机出口与各分支风路，其结构的密封性、流道的顺畅度直接影响整个通风系统的运行效率，设计时针对管段的焊缝位置做了平滑过渡处理，避免焊缝突出流道内部产生风阻，同时所有的外部焊接位置都做了圆角处理，避免安装过程中出现尖锐边角划伤施工人员。管体的壁厚选取适配常规通风工况的强度要求，既不会因壁厚过薄导致结构刚度不足，也不会因壁厚过大增加不必要的材料成本与安装承重负担。
