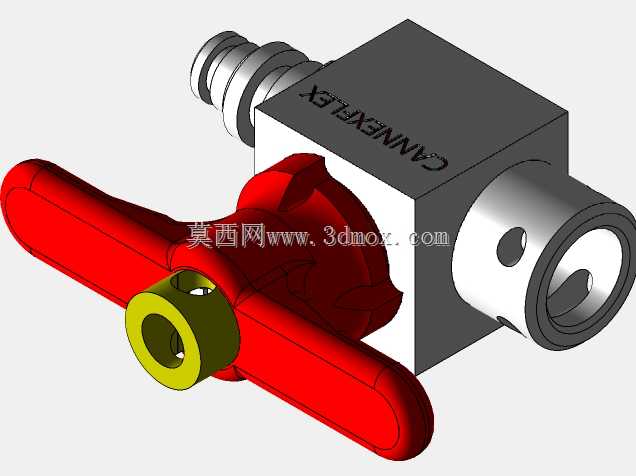

小型手动液压球阀三维结构设计

　　这款手动球阀的结构设计完全围绕中低压液压系统的工况需求展开，从实际装配场景来看，它主要适配小型液压站、移动式液压机具、设备辅助液压支路这类安装空间紧凑、操作频次适中的管路场景，用来控制液压油通路的通断，相比电磁阀不需要额外布设控制线路，在手动调试、应急切断、小流量支路控制的场景下实用性更强。从结构细节来看，阀体采用方块式集成设计，而非传统的圆柱形阀体，这种设计的优势在于安装时可以直接贴靠设备安装面，不需要额外加装管夹固定，侧面的外螺纹接口直接对应常用的液压管路硬管、软管连接规格，安装时不需要额外做转接加工，能有效缩减管路装配的占用空间。操作手柄采用T型翼形结构，手柄表面做了防滑的结构处理，操作人员戴劳保手套也能稳定施力，

　　90度的旋转行程就能完成全开全关动作，手柄转动的阻尼感经过结构匹配，不会因为管路液压冲击出现自行移位的情况，同时手柄的转动角度做了机械限位，避免操作时过转损坏内部密封结构。阀芯采用通孔式球体结构，通流截面和管路通径完全匹配，全开状态下的流阻损失极小，不会因为阀件的存在造成支路液压油的压力骤降，球体和阀体之间的密封采用软硬复合密封结构，既可以承受液压系统的脉冲压力，也能在长期静置状态下保证无内泄漏，阀杆部位的密封采用多层叠合结构，在带压操作时也不会出现外渗漏的问题。从安装边界来看，这款阀的整体外形方正，三个接口的同轴度、垂直度公差控制在机械装配的常用精度范围内，安装时不需要额外调整管路角度，直接对接拧紧即可，

　　手柄的转动范围内没有突出的结构干涉，安装后不需要额外预留过大的操作空间，在紧凑型液压动力单元、小型液压机具的内部布管场景下，能有效提升管路布局的紧凑度。设计过程中优先考虑了现场装配的便利性，阀体的各个棱边都做了倒角处理，安装时不会划伤操作人员的手套或者相邻的液压管路，接口螺纹的长度匹配标准液压接头的拧入深度，不会出现拧入过深顶坏内部球体、或者拧入深度不够造成密封失效的问题。从实际使用的工况适配来看，这款阀可以适配常规矿物液压油的工作介质，在系统额定工作压力范围内可以长期稳定工作，手动操作的力矩经过结构优化，即使在系统带压的状态下，操作人员也可以轻松完成开关动作，不需要借助额外的加力杆，适合设备调试阶段的临时通路控制、

　　以及日常维护时的支路切断操作，避免因为单一支路的维护排空整个液压系统的油液，减少设备维护的工作量。结构建模过程中，各个零件的配合公差都按照液压元件的通用设计标准设定，阀芯和阀体的配合间隙、密封件的安装槽尺寸都符合行业通用规范，后续如果要做工程化落地，不需要对核心结构做大幅调整，只需要根据实际使用的压力等级匹配对应材质的密封件和阀体毛坯即可，整体结构没有复杂的异形曲面，常规的机加工工艺就可以完成所有零件的加工，加工成本可控，适合小批量的设备配套使用。
