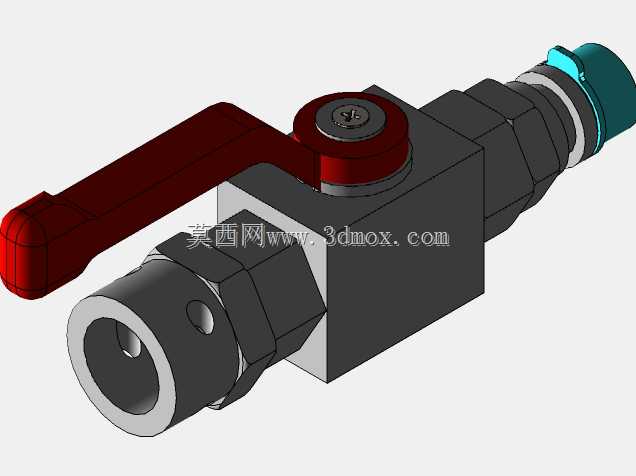

DN12规格手动高压液压球阀结构

　　这款通径12mm的手动液压球阀，主要应用在中高压液压系统的管路通断控制场景，常见于工程机械液压站、小型液压动力单元、机床液压夹紧回路、农业机械液压操控支路这类需要手动切断或导通压力油流的位置，相比同通径的截止阀，它的流道阻力更小，全开状态下压力损失可以控制在0.1MPa以内，适合对管路压损有要求的连续供油回路使用。从结构设计来看，它采用了分体式锻造阀体结构，主体阀块为方形截面，相比棒料加工的圆柱形阀体，方形结构的安装面更易加工，侧面预留的安装平面可以直接通过管夹固定在阀块安装板或者设备机架上，不需要额外加工适配的弧形固定座，现场安装的适配性更强。两端的连接端采用了外螺纹配卡套式管接头的结构，适配常规的液压系统硬管连接，

　　接头处的六角锁紧段长度预留了足够的扳手操作空间，现场配管时不需要额外避让周边元件，普通开口扳手即可完成锁紧操作，不会出现扳手卡滞碰伤周边管路的问题。操作手柄采用了弯折式扁钢结构，手柄的操作力臂经过匹配设计，在额定31.5MPa工作压力下，单人徒手即可完成开关操作，不需要加装辅助加力杆，手柄的弯折角度避开了阀体上方的安装空间，操作时不会与阀体上的固定螺钉、相邻管路发生干涉，手柄表面做了氧化发蓝处理，在车间油污环境下长期使用也不会出现锈蚀掉漆的问题，手柄的操作角度设置为90度限位，开关位置有清晰的触感反馈，操作人员不需要观察手柄位置，仅凭操作触感就能判断阀门的全开或全关状态，适合设备旁视线不佳的安装位置使用。

　　阀杆密封采用了组合式密封结构，最外层为防尘圈，阻挡外界的灰尘、铁屑进入阀杆配合间隙，中间层为O型圈加挡圈的静动组合密封，能够承受系统的压力冲击，不会在频繁开关操作后出现外泄漏，最内侧的支撑环采用聚四氟乙烯材质，摩擦系数低，阀杆转动时的阻力小，长期使用也不会出现阀杆卡滞的问题。球体部分采用了硬化处理的金属材质，表面抛光精度达到Ra0.8，与阀座的配合面经过研磨，密封比压经过核算，在全压力区间内都能实现零泄漏，不会出现低压下内泄超标的问题。安装边界方面，这款阀门的总长度控制在120mm以内，阀体最大宽度为32mm，高度不含手柄为45mm，带手柄全开状态下的最大高度为85mm，在做液压站布管设计时，

　　只需要在阀体周边预留20mm的操作空间即可满足安装、操作、维护的需求，不需要预留过大的检修空间，适合紧凑型液压站的管路布局。在实际选型应用中，这款阀门适合安装在液压泵的出口支路、执行元件的进油侧、蓄能器的前端切断位置，用于设备维护时切断局部油路，不需要对整个液压系统泄压，就能完成局部元件的更换检修，大幅缩短设备的维护停机时间。设计建模时，所有配合面的公差都按照液压元件的常规加工公差设置，阀体的安装平面平面度控制在0.02mm以内，阀杆与阀体的配合间隙控制在0.01-0.02mm之间，既保证阀杆转动灵活，又不会因为间隙过大导致密封件被挤出。两端的连接螺纹采用了公制细牙螺纹，螺纹精度为6H，与标准液压管接头的配合精度满足密封要求，不需要额外缠绕生料带就能实现可靠的螺纹密封，避免了密封材料碎屑进入液压系统造成阀卡、滤芯堵塞的问题。手柄与阀杆的连接采用了扁方加锁紧螺钉的固定结构，扁方的配合能够传递足够的操作扭矩，不会在高压开关操作时出现手柄打滑的问题，顶部的锁紧螺钉可以调整手柄的安装角度，现场安装时可以根据操作空间的位置调整手柄的初始朝向，适配不同的安装方向需求。
