带式散料输送转运作业装置结构设计

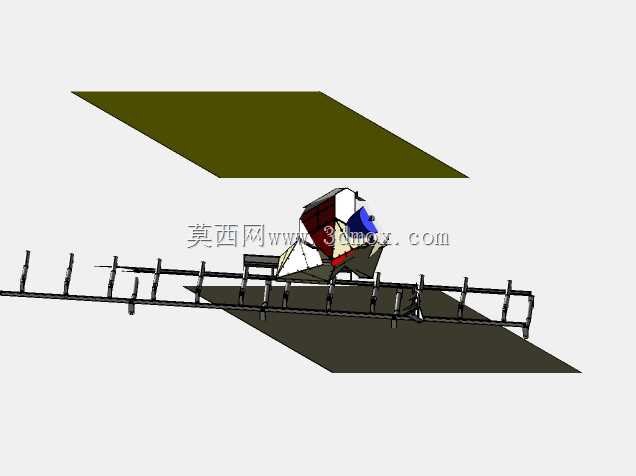

　　这套带式散料输送转运结构，主要面向散状物料的短距离转运、工位间物料传递场景，常见于粮食加工、建材散料周转、轻工生产流水线的物料衔接环节，用来解决不同高度工位、不同输送段之间的物料平稳过渡问题，避免散料在转运过程中出现撒漏、堆积卡滞的情况。从结构组成来看，整套装置以长距离分段式机架作为承载基础，机架采用型钢焊接拼接的框架结构，横向等距布置支撑托辊的安装位，托辊采用槽型布置形式，能够对输送皮带形成稳定的弧形支撑，保证散料在皮带输送过程中始终向皮带中心聚拢，减少皮带跑偏带来的物料撒漏风险。机架的支腿部分采用可调节高度的结构设计，能够适配现场不同的地面安装高差，安装时不需要额外做大规模的基础找平，

　　只需要通过支腿底部的调节螺栓调整整体机架的水平度，就能保证输送面的平顺性，降低现场安装的施工难度。在装置的中部设置了专门的物料转接导料结构，这个结构的设计重点在于导料面的倾角设置，所有与物料接触的导料板面倾角都大于散料的自然安息角，保证物料落到导料板上之后能够依靠自重顺利滑落到下游输送皮带上，不会在导料结构内部形成积料。导料结构的入料口设置了缓冲挡边，能够减缓物料下落时对皮带的直接冲击，延长输送皮带的使用寿命，同时挡边采用可更换的耐磨材质，长期使用出现磨损后只需要局部更换挡边部件，不需要整体拆卸导料结构，降低后期维护的成本。整套装置的外形尺寸按照常规车间内部的输送通道宽度设计，整体宽度控制在1.2米以内，

　　长度方向可以根据现场的输送距离进行分段拼接，单段机架的长度为2米，现场安装时只需要通过法兰连接板将多段机架拼接固定，就能适配不同的输送距离需求，安装边界的预留空间只需要在设备两侧各留出0.5米的检修通道即可，不需要占用过大的车间场地空间。在驱动端的设计上，预留了标准的驱动辊筒安装位，能够适配不同功率的减速电机安装，用户可以根据实际输送的物料容重、输送距离来匹配对应的驱动功率，不需要对机架结构做额外的改装。皮带的张紧结构采用尾部螺旋张紧形式，张紧行程设置为300毫米，能够补偿皮带长期使用后出现的拉伸变形，保证皮带始终保持合适的张紧力，避免出现皮带打滑、跑偏的问题。在机架的两侧设置了安全防护栏的安装孔位，

　　后期如果需要在设备两侧加装防护网、安全急停拉绳等安全部件，不需要在机架上重新钻孔，直接利用预留孔位就能完成安装，符合车间生产的安全规范要求。从建模的细节来看，所有的型钢连接位置都做了焊缝的工艺预留，拼接法兰的螺栓孔全部采用等距布置，能够保证不同段机架之间的互换性，托辊的安装座采用标准化的冲压件结构，后期更换托辊时只需要拔出安装销就能快速拆卸，不需要拆卸周边的其他结构部件。导料结构的内部还设置了物料导流板，能够将下落的物料引导到下游皮带的中心位置，避免物料偏载导致的皮带跑偏，导流板的角度可以根据实际输送的物料特性进行小幅调整，适配不同粒度、不同流动性的散料输送需求。整套结构没有冗余的设计部件，所有的结构件都采用常见的标准型钢和标准件加工，加工难度低，现场组装不需要专用的大型工装设备，普通的机加工车间就能完成所有部件的加工制作，组装完成后只需要调整皮带的张紧度和托辊的水平度，就能投入正常使用。在实际使用过程中，这套装置既可以单独作为短距离的散料输送设备使用，也可以多段拼接组成长距离的输送线，还可以和其他的筛分、破碎、包装设备衔接，组成完整的散料处理生产线，适配性较强。
