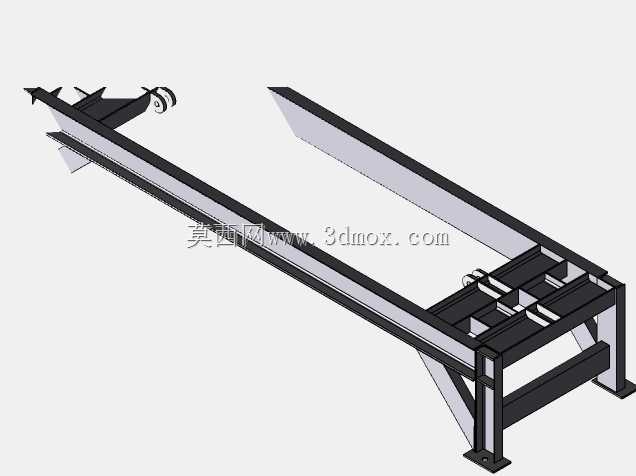

斜置悬臂式长距物料输送机架结构

　　这套斜置悬臂式机架结构，主要面向长条形工件、成件包装物料的跨工位转运场景设计，常见于五金加工车间的工序间物料传递、建材加工线的半成品移送、仓储环节的跨区域货料接驳场景，区别于水平布置的常规输送设备，其斜置悬臂的结构形式能够依托单端支撑的安装优势，避开地面通行区域、设备排布的空间限制，在不占用地面连续安装位的前提下完成物料从高位到低位或者跨障碍的输送路径搭建。从结构功能来看，整个机架采用矩形型钢焊接成型作为主体承载框架，支撑段采用方管组焊成立式支撑腿结构，支撑腿之间增设斜向加强筋板，抵消悬臂段延伸带来的倾覆力矩，悬臂段采用双平行长梁作为输送载体的安装基准，梁体之间预留输送组件的安装空间，可适配皮带输送、

　　辊道输送等不同形式的输送执行部件安装，端部设置的限位挡架结构，能够防止输送过程中物料从悬臂端意外滑落，同时可作为端部检测元件、止挡机构的安装基座。设计过程中优先考虑了安装边界的适配性，支撑底座采用带地脚安装孔的板式结构，可直接通过膨胀螺栓固定于混凝土地面或者车间钢结构平台上，无需额外做大面积的基础浇筑，悬臂段的延伸长度可根据实际工位间距做参数化调整，梁体的截面选型根据额定承载重量做匹配，当输送物料单重较大时可在悬臂梁下方增设斜向撑杆连接至支撑腿根部，进一步提升整体结构的刚性，避免长悬臂状态下梁体出现下挠变形。从安装尺寸边界来看，支撑段的宽度控制在常规输送设备的通用安装尺寸范围内，可直接对接上游出料设备的出料口高度，

　　悬臂末端的高度可根据下游接料设备的进料高度做角度调整，整个机架的宽度方向尺寸预留了输送组件、侧边防护栏的安装余量，两侧梁体上预设的安装孔位采用等间距排布，方便后期根据使用需求加装导向条、物料检测开关、清扫组件等附属配件。结构受力层面，整个机架的受力路径经过优化，悬臂段的载荷通过双平行梁传递至后部的支撑框架，再通过支撑腿分散至地面安装基础，焊接位置均做了坡口处理保证焊透，关键受力节点处增设加强筋板避免应力集中，在长时间承受交变载荷的工况下也能保持结构稳定性，不会出现焊缝开裂、框架变形的问题。实际使用中，这种单端支撑的斜置输送机架能够很好地适配车间内设备排布紧凑、地面需要预留人员及叉车通行通道的场景，不需要在输送路径全程设置支撑腿，

　　能够节省地面空间，同时整体结构全部采用标准型钢加工，加工难度低，制作周期短，后期维护也十分方便，仅需要定期检查连接螺栓紧固状态、焊缝是否出现开裂即可，不需要复杂的保养流程。针对不同的使用场景，机架表面可做喷塑、镀锌等不同的表面处理，在潮湿、多粉尘的工况下也能具备较好的防锈耐腐蚀能力，延长整体的使用寿命，梁体上的安装孔位采用通用化设计，可兼容市面上多数标准输送配件的安装尺寸，不需要额外做定制化的转接件加工，能够大幅降低现场安装调试的难度，缩短产线搭建的周期。
