型钢拼接式设备支撑承载机架结构

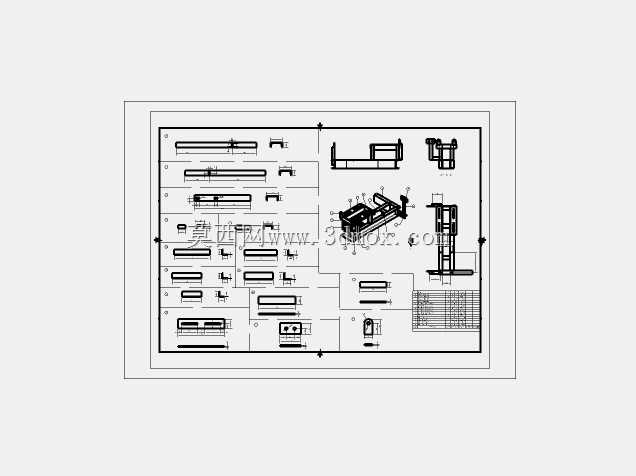

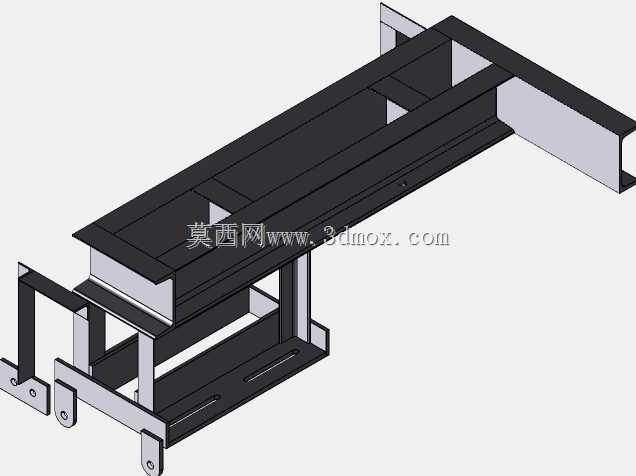

　　该支撑机架主要应用于工业生产现场的轻型加工单元、物料输送接驳段、检测工位的设备承载场景，可直接作为小型自动化设备的底部安装基座，也可搭配防护面板组成独立设备柜体的主承力框架，适配车间内零散工位的快速搭建需求，无需额外浇筑混凝土基座，可直接通过底部安装孔与车间地面的膨胀螺栓固定，也可搭配脚轮组成可移动工位架。从结构设计逻辑来看，整体采用标准型钢与折弯钣金件组合的焊接+螺栓拼接方案，主承力梁选用槽钢作为纵向主梁，承担上部设备的垂直载荷，横向连接筋采用折弯钢板加工，通过满焊与主梁连接，形成封闭的框型承力结构，避免长期承载后出现框架扭转变形。上部安装面预留了多组长条型调节孔，可适配不同安装孔距的上部设备固定需求，无需在现场二次钻孔，

　　安装时可通过长条孔微调设备的水平位置，降低安装对位的精度要求，提升现场装配效率。侧边伸出的安装支耳带通孔设计，可用于安装管线拖链、传感器支架、操作面板附属构件，无需在主框架上额外焊接附件，减少现场焊接的工作量，也方便后期根据工艺需求调整附属部件的安装位置。底部的支撑脚采用折弯L型钢板加工，每个支撑脚都预留了两个固定孔，既可以通过膨胀螺栓与地面硬连接，也可以安装减震垫脚抵消上部设备运行产生的振动，避免振动传递到地面影响周边精密设备的运行精度。从安装边界尺寸来看，整体框架的宽度适配常规600mm宽度的标准铝型材输送线对接，长度方向可根据上部设备的尺寸需求调整主梁长度，当前结构的垂直承载能力可满足单台重量不超过800kg的设备安装需求，

　　框架自身的总重量控制在合理范围内，可通过人工配合液压叉车完成移位，无需动用重型起重设备。设计过程中充分考虑了加工工艺性，所有型钢下料均采用标准锯切工艺，钣金折弯件的折弯半径统一选用1.5倍板厚，减少折弯模具的更换次数，所有焊接位置都预留了足够的焊枪操作空间，避免出现焊接死角，焊接完成后仅需对焊缝位置做简单打磨即可进行表面喷塑处理，整体加工工序简单，适合批量预制加工。框架的下层预留了空置安装空间，可用于放置设备的电控箱、气源处理元件、接线端子排等附属部件，充分利用机架的垂直空间，减少设备整体的占地面积，下层空间的侧边预留了走线缺口，方便电源线、信号线、气管的排布梳理，避免管线外露造成的安全隐患。在结构强度校核层面，

　　通过对主梁的挠度计算，在额定满载情况下主梁的最大挠度控制在0.5mm以内，满足多数轻型工业设备的安装平面度要求，横向连接筋的间距设置经过优化，既避免了间距过大造成的台面凹陷，也不会因为筋板过密造成材料浪费，整体的材料利用率控制在较高水平，兼顾结构强度与制造成本。该机架的结构形式具备较强的通用性，仅需调整主梁的长度、横向筋板的数量，即可快速衍生出适配不同尺寸设备的支撑机架，无需重新做整体结构设计，可大幅缩短同类项目的设计周期，适合非标自动化设备厂商作为标准件库的通用构件储备。
