立式离心干燥机用锥形网篮结构

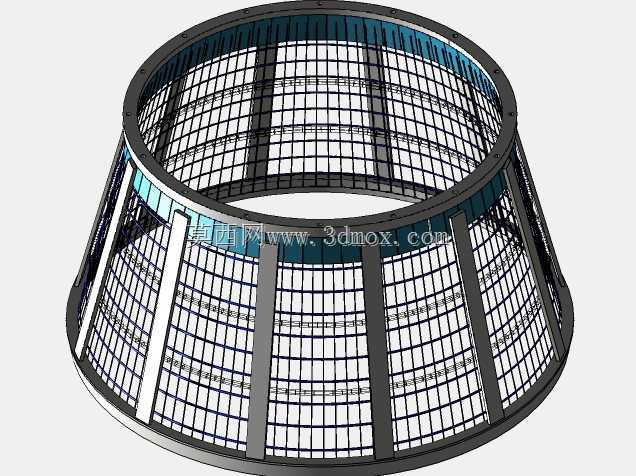

　　该锥形网篮构件是立式离心干燥设备的核心工作承载部件，主要适配立式直联结构的离心干燥工况，在工业固液分离流程中承担物料承托、离心沥液、干燥导排的核心作用，常见于五金件脱油、食品原料脱水、化工颗粒干燥、纺织物料甩干等连续式生产场景，安装于离心设备的主轴输出端，随主轴做高速回转运动，依靠离心加速度将物料表面附着的液相透过筛网缝隙甩出，固相物料则被截留在网篮内部完成干燥过程。从结构设计逻辑来看，整体采用上小下大的锥形扩口构型，该构型并非随意选型，而是充分考虑了离心力场下的物料运动特性：高速回转时，物料在锥面会同时受到径向离心力与沿锥面向上的分力，既可以避免物料在底部堆积造成的干燥不均，也能在连续进料工况下实现物料的自动上行出料，

　　无需额外设置刮料或推料机构，大幅简化了设备的整体传动结构。网篮主体采用框架加筛网的组合结构，周向均匀分布的竖向加强筋作为主要承力构件，承担高速回转时的径向离心载荷与物料冲击载荷，筋条的截面尺寸经过动平衡校核，避免高速回转时产生过大的振动值，相邻筋条之间的环向支撑圈将筛网分割为多个独立的受力单元，降低大尺寸筛网的局部变形量，保证筛网缝隙的均匀一致性，避免跑料、漏料问题。上下两端的连接法兰采用整体式环形结构，下端法兰与设备主轴的连接座配合，设置有对应的止口定位结构，保证安装时的同轴度要求，上端法兰则设置有挡边结构，避免高速回转时物料从顶部溢出，法兰上的连接孔位采用等节距分布，适配标准紧固件的安装要求，

　　同时在法兰与筋条的连接位置做了圆弧过渡处理，降低应力集中系数，避免长期交变载荷下出现焊缝开裂或结构断裂问题。筛网部分采用方格编织网结构，网孔尺寸根据常见的干燥物料粒径选型，既保证液相可以快速通过，又能阻挡固相颗粒泄漏，筛网与支撑框架之间采用压条加紧固件的固定方式，方便后期磨损后快速更换，无需整体更换网篮构件，降低设备的运维成本。从安装边界来看，该网篮的整体锥度控制在12度到15度区间，适配多数常规立式离心干燥机的腔体尺寸，安装时需要保证网篮外壁与设备外壳之间留有均匀的环形间隙，避免回转时出现碰擦，下端连接止口的配合公差选用H7/h6间隙配合，既方便拆装，又能保证足够的定位精度，整体做动平衡校正，平衡等级达到G6.3以上，

　　适配最高1200转每分钟的工作转速，满足多数工业干燥工况的转速要求。在实际使用过程中，该结构的网篮相比传统圆柱形网篮，物料的停留时间可以通过锥度调整实现灵活控制，针对不同含水率、不同摩擦系数的物料，仅需调整锥度参数即可适配，无需改动设备的其他结构，通用性较强；同时锥形结构的重心更靠近下端安装面，主轴的悬臂载荷更小，设备运行时的振动噪声更低，轴承的使用寿命更长。设计过程中还充分考虑了清洗需求，整体结构无卫生死角，所有焊缝都做了打磨抛光处理，适配食品、医药等有卫生要求的应用场景，筛网的可拆卸结构也方便定期清理网孔中堵塞的物料颗粒，保证干燥效率的稳定性。
