单轨输送连接承载组件结构设计

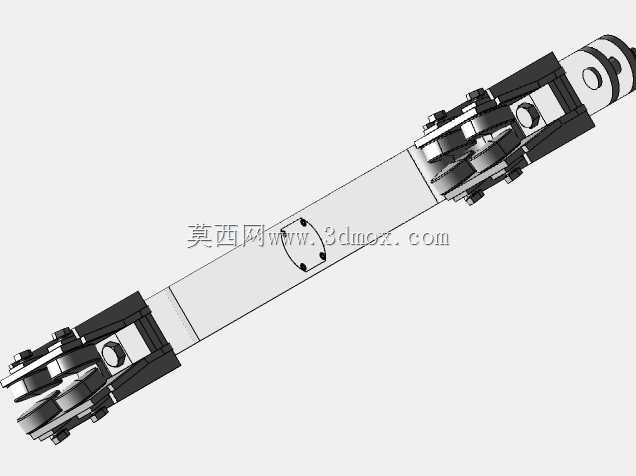

　　该结构件主要应用于架空单轨输送系统的中间连接承载段，常见于汽车焊装车间的工件转运线、轻工行业的悬挂物料输送线、仓储领域的轻型吊载输送回路中，作为相邻功能段的衔接载体，同时承担沿轨道方向的载荷传递与转向适配功能。从结构布局来看，整体采用长条形等截面主体梁设计，主体梁中段设置有两处定位安装孔，用于配套固定外置的载具挂载座或者工件托架，孔位周边做了局部加厚凸台处理，避免长期受交变载荷作用出现孔位变形、应力集中开裂的问题。主体梁两端采用对称式铰接连接结构，每端配置多组叠层铰接板与销轴组件，铰接副之间预留有合理的转动间隙，既可以适配轨道水平转弯段的角度偏转需求，也能补偿轨道安装过程中产生的微小高度差，避免运行过程中出现卡滞、异响的情况。

　　两端的铰接端头部集成有与行走轮组适配的连接接口，可直接匹配标准单轨系统的行走滚轮组件，不需要额外加工转接板，减少现场安装的调整工作量。设计过程中优先考虑了载荷传递的路径合理性，所有受力部位的截面变化均做了圆弧过渡处理，没有尖锐的直角棱边，从根源上降低应力集中系数，提升构件的疲劳使用寿命。铰接部位的销轴采用贯穿式定位设计，端部配置防松挡圈，避免设备长期运行过程中销轴窜出脱落，同时铰接接触面预留有润滑脂加注空间，可定期补充润滑介质，降低铰接副的磨损速率。从安装边界来看，主体梁的截面宽度控制在适配常规100mm幅宽单轨轨道的范围内，两端铰接结构的最大外轮廓尺寸不超过行走轮组的安装边界，不会在轨道转弯、道岔切换位置与轨道侧壁、

　　道岔拨叉产生运动干涉。整体结构没有采用复杂的异形曲面设计，所有加工面均为规则平面与圆柱面，常规的铣削、钻削设备即可完成加工，不需要定制特殊刀具，加工成本可控。在实际工况适配方面，该结构可根据输送线的载荷需求调整主体梁的壁厚与铰接板的叠层数量，不需要改动整体的安装接口尺寸，就能适配从轻载50kg到中载300kg的不同吊载需求，具备较好的系列化拓展潜力。两端的对称式设计让构件在安装时不需要区分正反方向，现场装配时可直接对接两端的轮组或者轨道段，减少安装过程中的辨别环节，提升装配效率。铰接结构的转动角度范围经过校核，可适配最小半径1.2m的水平转弯轨道，同时能适应轨道上下坡度不超过8度的起伏段，覆盖绝大多数常规单轨输送线的线路布局需求。

　　主体梁的上表面做了平面度公差控制，可直接配套安装条码定位板、行程触发挡片等线体检测配件，不需要额外加工安装基准面。在细节处理上，所有外露的棱边均做了倒角处理，避免安装维护过程中划伤操作人员，铰接部位的缝隙处设计有简易的防尘挡边，可减少车间环境中的焊渣、粉尘进入铰接摩擦面，延长维护保养的周期。
