线缆加工用夹持裁切执行机构

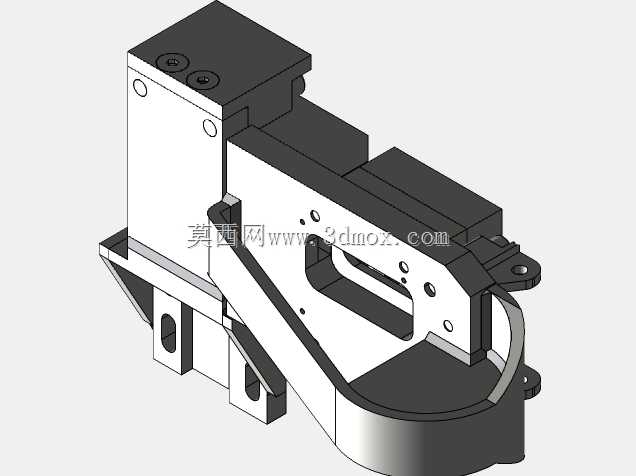

　　这套机构主要面向线束加工产线的末端执行场景，适配半自动、全自动线缆裁切剥线设备的工位装配需求，可完成单股、多股铜芯线缆的定长夹持、刃口裁切动作，也可根据产线节拍需求搭配送线轮组完成连续送进后的定长切断工序，在低压线束加工、家电内部配线生产、汽车低压线束裁切工位都有对应的适配空间。从结构布局来看，整套构件采用分体式装配设计，上部的驱动安装位可适配常见的笔型气缸、微型伺服电缸作为动力输入，不需要额外定制异型驱动件，降低备件替换的成本。中部的C型架体是整个机构的受力核心，采用一体化铣削成型的结构设计，避免多件拼接带来的装配累积误差，架体上预留的多个光孔分别对应刃口安装位、夹持块固定位、位置传感器安装位，现场装配时不需要二次打孔攻丝，

　　可直接通过内六角螺丝完成各组件的锁紧固定。下部的弧形导向槽是针对线缆送进过程设计的导向结构，可适配直径3mm到12mm的圆形线缆送进，避免线缆在送进过程中出现拱起、偏移，导致裁切端面不齐、线芯损伤的问题。夹持块采用浮动式设计，和驱动件的输出端之间预留0.2mm的浮动间隙，当线缆存在轻微的线径公差时，夹持面可以自动贴合线缆外表面，不会出现单侧重压损伤绝缘层、另一侧夹持力不足导致线缆窜动的问题。裁切刃口采用镶嵌式安装结构，刃片磨损后可单独拆卸更换，不需要更换整个架体，日常维护时只需要松开两个紧固螺丝即可完成刃片替换，单人次维护时长可控制在5分钟以内。安装边界方面，整套机构的底部安装脚采用对称式L型折弯设计，两个安装脚的中心距为42mm，

　　安装孔为直径6.5mm的光孔，可直接通过M6螺丝固定在设备的安装基板上，安装基面到机构最高点的垂直高度为78mm，横向最大外轮廓尺寸为112mm，纵向深度为46mm，不会占用过多的工位安装空间，在多工位并列排布的线束加工设备上，相邻两套机构的最小安装间距可控制在120mm以内，适配高密度工位的布局需求。设计过程中针对受力薄弱位置做了针对性的加强，C型架体和驱动安装座的衔接位置做了R3的圆角过渡，避免长期受裁切冲击力出现应力开裂的问题，架体侧面的斜向加强筋在不增加整体重量的前提下，可将架体的抗形变能力提升40%以上，即使满负载裁切10平方毫米的多股铜芯线缆，架体的形变量也可控制在0.02mm以内，保证裁切端面的平面度。

　　导向槽的内侧表面做了硬质阳极氧化处理，表面粗糙度达到Ra1.6，线缆送进过程中不会刮伤绝缘层表面，同时氧化层的耐磨性能可保证长期使用后导向槽不会出现拉线沟槽，减少线缆送进的阻力。夹持块的接触面上设计有间距1mm的网格防滑纹，夹持力达到30N时即可保证线缆在裁切过程中不会出现窜动，同时不会因为夹持力过大压伤PVC绝缘层。整套机构的动力传递路径采用直推式设计，驱动件的输出力直接作用在夹持块和裁切刃上，没有额外的连杆、齿轮等中间传动构件，动力传递效率可达95%以上，不需要过大的驱动输出力即可完成裁切动作，可适配更小功率的驱动元件，降低整套设备的制造成本与运行能耗。在实际产线适配中，这套机构可搭配送线机构、长度检测传感器完成全自动定长裁切，也可安装在半自动工装台上配合脚踏开关完成手动控制的裁切作业，对不同生产模式的适配性较强，不需要对原有设备做大规模改造即可完成换装。
