化学药剂注入用直线式注射缸结构设计

　　在化工流体投加工况里，这类直线式注射执行部件的应用场景覆盖很广，从水处理环节的药剂精准投加，到化工生产流程里的助剂定量注入，再到小型试验装置的介质推送，都能看到这类结构的身影。它的核心作用是通过活塞杆的直线往复动作，推动缸筒内部的容腔容积变化，完成指定介质的吸入与定量压出，相比常规的泵类输送部件，这类缸体结构的输出推力更稳定，单次行程的输送量可控性更强，适合需要精准控制注入剂量的工艺环节。

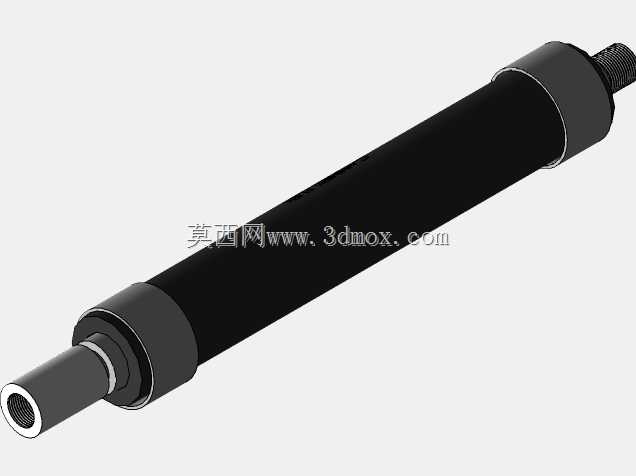

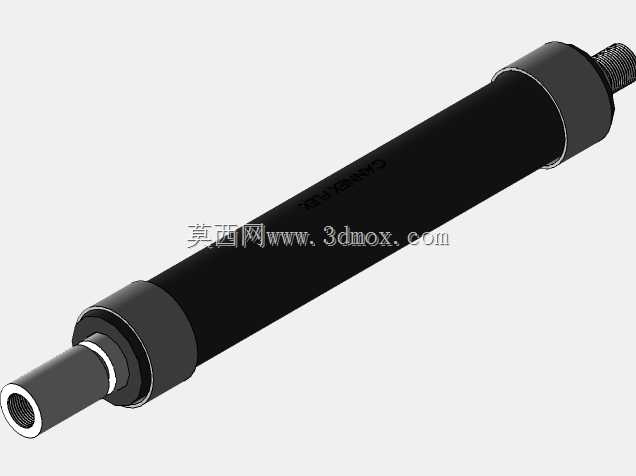

　　从结构设计逻辑来看，整个部件采用同轴式布局，所有功能零件都沿同一根中心轴线排布，这样的设计首先能保证活塞杆往复运动时的同轴度，减少侧向偏载带来的密封件磨损，延长部件的连续工作寿命。主体的长筒段是介质容腔的核心承载部分，内壁需要做高精度的珩磨处理，表面粗糙度控制在合理区间，保证活塞在内部运动时的密封效果，同时降低运动阻力。两端的端盖结构分别承担不同功能，带外螺纹的一端用于和外部管路或者注射喷嘴对接，螺纹规格的选型要匹配常规化工管路的连接标准，保证现场安装时不需要额外做转接加工；另一端是活塞杆的伸出端，这里设置了多层组合密封结构，包括防尘圈、导向环、主密封件，既能阻挡外部环境的粉尘杂质进入缸筒内部污染介质，也能防止缸内的化学介质顺着活塞杆间隙向外泄漏，适配有一定腐蚀性的化学药剂输送场景。

　　活塞杆部分采用空心轴设计，这一点和常规的实心活塞杆有明显区别，空心的内孔可以作为介质的流通通道，也能在需要接入冷却或者冲洗回路时作为流道使用，同时空心结构能在保证整体结构刚度的前提下，降低部件的整体重量，减少往复运动时的惯性冲击，提升动作响应速度。活塞杆和端盖配合的位置做了镀铬硬化处理，表面硬度提升后能抵抗化学介质的腐蚀，同时降低密封件的摩擦损耗，长期往复运动也不会出现表面拉伤导致的密封失效问题。

　　安装边界方面，整个部件的外形为细长圆柱结构，两端都预留了标准连接接口，安装时可以通过两端的螺纹段直接串接在管路系统中，也可以配套定制的安装支架做侧面固定，不需要额外设计复杂的安装基座。整体的径向尺寸控制在较小的区间，适合安装在空间紧凑的化工加注工位或者小型试验设备内部，不会占用过多的设备布置空间。行程设计上可以根据实际的单次注入量需求做调整，不同行程对应的单次介质输出量可以通过缸筒内径和行程长度的乘积计算得出，设计选型时可以根据工艺要求的注入流量匹配对应的参数。

　　在功能特性上，这类注射缸可以适配多种低粘度的化学介质，包括水处理用的絮凝剂、化工生产用的酸碱助剂、试验装置用的反应试剂等，密封件的材质可以根据输送介质的腐蚀特性做对应选型，比如输送普通水性药剂时用丁腈橡胶密封，输送有腐蚀性的有机溶剂时换用氟橡胶材质，保证不同工况下的密封可靠性。运动驱动端可以和气动、液压或者电动执行机构对接，根据现场的动力源条件选择适配的驱动方式，不需要对缸体本身的结构做大幅修改，通用性较强。

　　设计过程中需要重点关注几个细节，一是缸筒内壁和活塞杆的同轴度公差，必须控制在合理的形位公差范围内，否则运动过程中会出现密封件偏磨，很快就会出现泄漏问题；二是两端端盖和缸筒的连接密封，要采用可靠的静密封结构，避免缸内带压时出现端面泄漏；三是活塞杆伸出端的防尘设计，在多粉尘的工业现场，防尘圈的选型要优先考虑带自清洁功能的结构，防止粉尘附着在活塞杆表面被带入密封部位，划伤密封件和活塞杆表面。另外，缸体的外表面做了发黑防锈处理，在普通工业环境下长期使用不会出现锈蚀问题，如果是在强腐蚀环境下使用，也可以更换为不锈钢材质的缸筒和端盖，提升整体的耐蚀性能。
