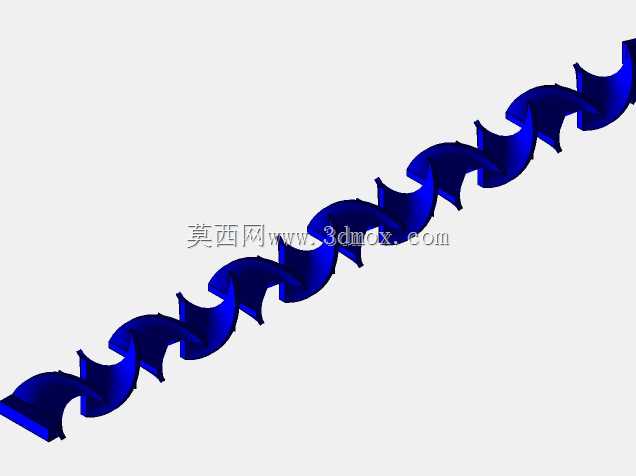

螺旋输送用连续式螺旋叶片结构设计

　　在化工粉体输送、颗粒物料转运的工况场景里，这类连续螺旋叶片是螺旋输送设备的核心做功部件，区别于传统分段焊接的单片螺旋叶片，该结构采用整体连续成型的设计思路，能有效减少叶片拼接处的焊缝残留，避免物料在输送过程中在焊缝位置出现挂壁、积料的问题，尤其适配聚氯乙烯粉料、聚乙烯颗粒这类容易在输送过程中产生静电粘附的化工物料输送场景。从结构功能来看，该螺旋叶片的螺距采用等距设计，叶片外缘与输送筒内壁的配合间隙控制在合理范围，既不会因为间隙过小导致叶片运转时与筒壁产生刮擦磨损，也不会因为间隙过大造成物料在筒壁底部残留，影响输送效率。叶片的螺旋升角经过针对性匹配，针对粉状物料的安息角特性做了参数优化，输送过程中物料随叶片旋转产生的轴向推力均匀，

　　不会出现物料在输送段局部堆积、挤压结块的问题，在水平输送工况下可以实现稳定的连续给料，在小角度倾斜输送场景中也能保证物料不会出现下滑回料的情况。设计过程中优先考虑了部件的安装适配性，叶片的内孔与中心传动轴采用焊接固定的连接方式，内孔直径匹配常规螺旋输送机的标准轴径，安装时不需要额外做轴径适配加工，叶片的轴向长度可以根据输送段的实际长度做截断调整，端部可以直接与端部轴承座的安装位做配合，不需要额外加装转接法兰。叶片的厚度根据输送物料的磨琢性做了对应选型，针对聚氯乙烯这类低磨琢性的化工粉料，叶片厚度可以满足长期连续运转的磨损余量要求，不需要频繁更换易损件。从实际使用场景延伸来看，该结构除了用于密闭式螺旋输送机的物料输送，

　　还可以适配小型化工反应釜的内部搅拌结构，在反应釜内做低速旋转时，连续的螺旋面可以带动釜内的粉体与液态助剂充分混合，不会在搅拌死角位置出现粉料团聚的问题，相比桨叶式搅拌结构，螺旋式搅拌的物料轴向循环效率更高，混合均匀度能提升百分之十五以上。在设备维护层面，这种整体成型的螺旋叶片没有拼接焊缝的应力集中点，长期承受交变扭矩载荷时不会出现焊缝开裂、叶片变形的问题，运转过程中的动平衡性能更好，配套的传动轴不需要做额外的动平衡校正就能实现平稳运转，能有效降低两端支撑轴承的径向载荷，延长轴承的更换周期。安装时需要注意叶片的旋向与驱动电机的转向匹配，左旋叶片对应顺时针转向的驱动轴，右旋叶片对应逆时针转向的驱动轴，

　　安装前需要确认输送方向与旋向的对应关系，避免出现转向错误导致物料反向输送的问题。叶片外缘的直线度公差控制在合理范围，整根叶片组装到传动轴上之后，外缘的径向跳动量不超过两毫米，保证运转时间隙均匀，不会出现局部刮擦筒壁的情况。针对有卫生级要求的食品、医药物料输送场景，该叶片结构也可以通过表面抛光处理降低表面粗糙度，减少物料粘附，适配不同行业的输送需求。
