船用矿井顶板支撑锁紧齿条构件

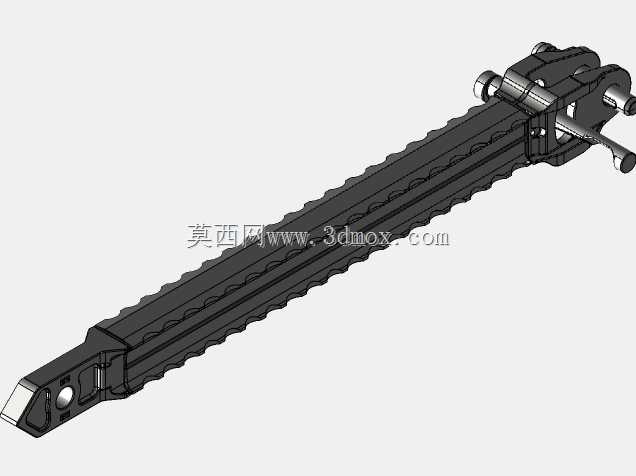

　　该构件主要面向船舶舱室顶板支护、地下矿井采掘工作面顶板临时支撑场景设计，作为支护装备的核心锁紧传力部件，承担支撑力传递、支撑长度快速调节、位置锁止的核心功能，可适配不同高度的支撑需求，在支护作业中替代传统的螺栓调节式支撑构件，大幅缩短支护架设的操作时长，降低作业人员的操作强度。从结构设计逻辑来看，构件主体采用长条形齿条式杆身设计，杆身两侧连续排布等距啮合齿，齿形经过受力优化，采用大圆角过渡的梯形齿廓，既保证与锁紧机构的啮合接触面积足够，避免局部应力集中导致齿面崩损，又能在调节时实现顺畅滑动，不会出现卡滞问题。杆身内部采用中空带加强筋的结构形式，在保证整体抗弯、抗扭强度满足支护载荷要求的前提下，尽可能降低构件自身重量，

　　方便作业人员单人搬运与安装操作。构件一端设计为铰接连接端，预留销轴安装孔与配套的快装销轴结构，可与支护底座实现快速铰接装配，铰接端的配合间隙经过严格控制，既保证铰接转动的灵活性，又避免间隙过大导致支撑时出现晃动偏移。另一端设计为顶撑接触端，端头加装硬质合金耐磨顶头，顶头表面做防滑纹理处理，与顶板接触时可增大摩擦力，防止支撑受力后出现滑移滑脱问题，同时耐磨顶头可单独更换，在长期使用出现磨损后无需更换整个杆身，降低后期维护成本。构件中部配套的锁紧机构采用偏心轮式锁止设计，操作手柄扳动即可完成锁止与释放动作，锁止状态下偏心轮与齿条齿面紧密贴合，依靠机械自锁特性保证支撑受力后不会出现回缩滑脱，锁止力可满足最大支护载荷下的防退要求，

　　无需额外加装防松部件。从安装边界尺寸来看，杆身总长度适配常规2米至3.2米的支撑高度调节范围，杆身截面宽度控制在80mm以内，厚度控制在30mm，可适配现有多数常规支护装备的安装卡槽，无需对原有设备的安装结构做大幅改造即可直接替换使用。铰接端的销轴孔径与现有同类型支护构件的安装尺寸完全匹配，安装时仅需对准销孔插入销轴、加装开口销即可完成装配，单根构件的安装时长可控制在1分钟以内。在实际作业过程中，作业人员先将底座固定在作业面的底板位置，将该构件的铰接端与底座连接，扳动锁紧机构的操作手柄至释放位置，拉动杆身至顶撑端接触顶板位置，确认顶撑端与顶板贴合密实后，扳动操作手柄至锁止位置即可完成单根支撑的架设，整个调节过程无需额外工具，

　　操作门槛极低。设计过程中针对构件的受力工况做了多轮仿真验证，模拟了偏载、冲击载荷、长期静载等多种井下、船舱内的实际受力场景，对齿根位置、铰接孔位置、锁紧机构接触位置的应力集中点做了结构优化，通过局部加厚、圆角过渡、材质热处理强化等方式，保证构件在额定载荷下的形变量控制在0.5mm以内，不会出现塑性变形导致的支撑失效。杆身表面做了防锈耐磨处理，可适应船舱内高湿、矿井下高粉尘带腐蚀性介质的作业环境，长期使用不会出现锈蚀导致的调节卡滞问题。锁紧机构的所有活动部件都加装了防尘密封结构，避免粉尘、水汽进入机构内部导致零件锈蚀、动作卡滞，在无维护的情况下可保证连续3000次以上的调节锁止动作无故障。
