机械传动连接拉杆轴组件结构设计

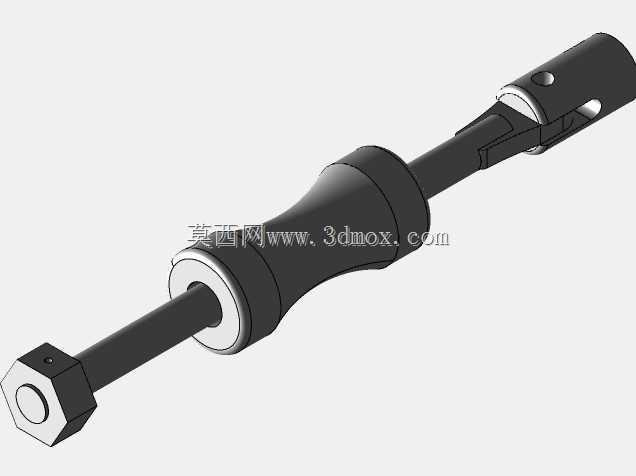

　　该轴类连接组件多用于中小型机械设备的动力传递链路中，常见于轻工机械、小型加工设备的执行端传动环节，承担两端部件之间的扭矩传递与轴向定位作用，可适配往复直线运动与低转速旋转运动的复合传动场景，在需要兼顾轴向拉紧与周向扭矩传递的装配位置，这类结构的应用十分普遍。从结构设计来看，组件整体采用长轴贯穿式布局，一端设计为外六角端头结构，端头中心预留内凹定位面，既可以配合扳手实现装配时的扭矩施加，也能在安装到位后与配套部件的定位面贴合，防止轴体在传动过程中发生周向窜动；六角端头与杆身衔接处做了退刀槽设计，避免装配时应力集中导致的杆身断裂问题，同时也给端面密封件预留了安装空间。杆身中段设计有鼓形握持限位段，该段直径大于两端杆身，

　　表面做了圆弧过渡处理，一方面可以作为装配时的轴向定位基准，限制轴体穿入安装座的深度，另一方面鼓形结构能够提升杆身中段的抗弯曲强度，在承受偏载载荷时减少杆身的形变量，避免传动卡滞。靠近另一端的位置设计有两个环形限位凸台，凸台与杆身之间采用直角过渡配合高精度公差，用于安装滑动轴承或者轴套，为轴体的往复运动提供径向支撑，两个凸台之间的间距根据配套安装座的轴承跨距设计，保证支撑刚度的同时预留润滑脂的存储空间，减少运动过程中的磨损。组件末端设计为叉形连接结构，叉臂上预留横向销孔，用于和末端执行部件通过圆柱销实现铰接，既可以传递轴向的拉压力，也能补偿两端部件之间的少量角度偏差，降低装配精度要求，避免因安装同轴度误差导致的运动卡滞。

　　从安装边界来看，杆身主体直径适配常规的16mm规格安装孔，六角端头对边尺寸为22mm，可配合标准开口扳手进行装配操作，整体有效安装长度可覆盖180mm至220mm的安装间距，末端叉形结构的开口宽度适配10mm厚度的连接耳板，销孔直径为6mm，可配合标准圆柱销实现快速铰接装配。设计过程中针对杆身的受力情况做了等强度优化，在应力集中的位置做了圆角过渡处理，避免交变载荷下的疲劳断裂，同时各段直径的变化都预留了标准件的安装公差，可直接采购标准轴承、圆柱销、密封件进行配套装配，无需定制非标配件，降低后期维护更换的成本。在实际应用场景中，这类轴组件常作为设备操作端的手动传动拉杆，或者小型气动、液压执行元件的输出传动杆，在小型压力设备、工装夹具、

　　手动加工器具中都能见到同类结构的应用，其结构简单可靠，维护方便，对使用环境的要求较低，即使在多粉尘、少量油污的车间环境中也能稳定工作，不需要频繁的维护保养。设计时还考虑了装配的便利性，整体结构没有复杂的异形曲面，采用常规的车削、铣削工艺即可完成加工，不需要特殊的加工设备，普通机械加工车间即可完成生产制造，加工成本较低，适合批量生产应用。杆身表面可根据使用场景做不同的表面处理，在常规干燥环境中做发黑处理即可满足防锈要求，在潮湿或者有腐蚀性介质的环境中可做镀锌或者镀硬铬处理，提升表面硬度与耐腐蚀能力，延长部件的使用寿命。
