带侧支接口法兰式三通管路连接构件

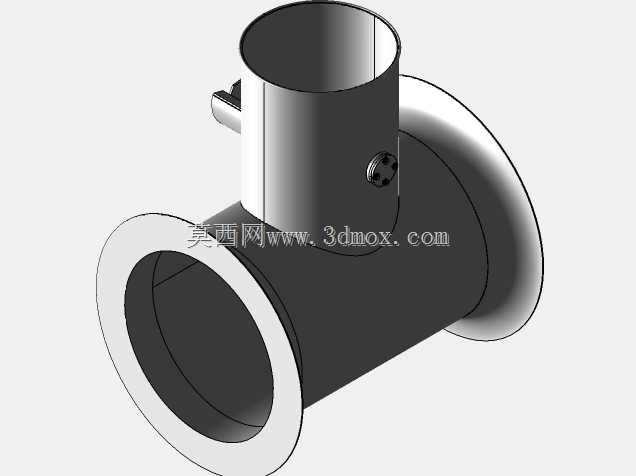

　　该构件属于管路系统中的分流连接部件，主要应用在需要实现管路直角转向、同时预留侧路检测或支路引出需求的流体输送场景中，常见于压缩空气管网、低压给排水管路、小型工艺流体输送支路的布设环节，尤其适配需要在主管道垂直方向引出小口径支路、同时要求连接端具备快装密封性能的安装工况。从结构设计来看，主体采用等径直交三通的基础构型，主通径两端设置一体式凸缘法兰结构，法兰端面预留平整密封贴合面，安装时可配合密封垫片通过法兰周向的螺栓孔实现与相邻管路的刚性密封连接，相比螺纹连接的三通构件，这种法兰连接形式能够承受更高的管路压力，同时拆装维护时无需转动整段管路，适配后期需要频繁拆解检修的管路布设场景。垂直于主通径向上引出的支路口径与主通径保持一致，

　　支路侧壁额外设置了一个小口径侧接凸台，凸台端面加工有内螺纹安装孔，可用于安装压力检测探头、温度传感器或者小型排气阀，无需在主管道上额外开孔焊接，避免了现场开孔带来的管路应力集中、密封失效风险，也减少了现场施工的焊接工作量。侧接凸台旁还设置了一个小型快插挂耳结构，可用于固定支路的外接管线或者传感器引线，避免管线晃动拉扯导致的接口松动。整体建模过程中，主体管路采用等壁厚拉伸成型，壁厚取值适配常规1.6MPa工作压力下的钢管壁厚标准，法兰与主体管路的衔接处做了圆弧过渡处理，避免直角连接处的应力集中，在管路内部流体转向的交汇位置，做了内壁圆弧导顺处理，减少流体直角转向时的湍流阻力，降低管路运行时的振动与噪音。安装边界方面，

　　两端法兰的螺栓孔中心圆直径、法兰厚度均匹配对应通径的国标平焊法兰尺寸，可直接与标准规格的法兰管路、法兰阀门实现互换安装，无需额外加工转接件；支路顶端为敞口直连结构，可根据实际使用需求对接同口径管路或者加装堵头封堵，侧接凸台的螺纹规格采用常规通用管螺纹尺寸，适配市面上绝大多数标准管路检测配件的安装要求。在实际使用中，该构件可直接替代传统焊接式三通，在压缩空气管路的工位分支处，主通道连通主输送管路，向上的支路可对接用气设备的进气管道，侧壁的侧接孔可安装压力开关实时监测支路供气压力，当压力异常时可及时触发报警，避免设备供气不足导致的生产故障；在小型循环水系统中，该构件可用于水泵出口的管路分流，侧接孔安装温度传感器实时监测出水温度，

　　为系统温控调节提供数据支撑。建模时对所有密封面的平面度、接口的同轴度都做了结构约束，法兰端面的密封面宽度满足垫片压缩密封的接触面积要求，侧接凸台的螺纹孔深度满足螺纹啮合的强度要求，避免安装时出现螺纹滑牙、密封不严的问题。整体结构没有冗余设计，所有结构特征都服务于管路连接、分流、检测接口预留的实际功能，没有多余的装饰性结构，完全按照工业管路配件的实际生产加工逻辑进行建模，可直接用于后续的工程出图、加工工艺编制或者管路系统的装配模拟。
