气动快插式自动连接接头结构设计

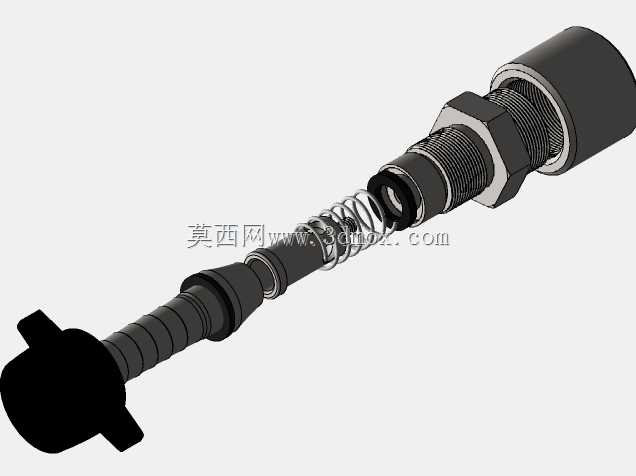

　　这款气动连接接头主要面向工业自动化气路系统的快速接驳场景，在气动夹具、自动化生产线气路终端、气动工具接驳工位都有广泛适配空间，核心作用是实现压缩空气管路的快速对接与断开，省去传统螺纹接头反复旋拧的操作步骤，能大幅缩短产线换型、工装更换的气路调整时间。从结构设计逻辑来看，接头采用分体式同轴装配思路，主体沿轴向依次布置了快插锁紧端、复位弹簧组件、密封阀芯组、外螺纹安装段以及尾部对接端，各部件同轴度公差控制在0.02mm以内，保证插拔过程中阀芯运动无卡滞。尾部的外螺纹安装段采用标准公制细牙螺纹，适配常规气动阀岛、气缸进气口的安装螺纹规格，螺纹段配套的六角锁紧螺母可以在安装时调整接头伸出安装面板的长度，适配不同厚度的设备安装板，安装边界上，

　　螺纹段长度预留了3到12mm的面板厚度适配区间，不需要额外定制转接件就能完成固定。接头内部的复位弹簧采用等节距圆柱螺旋压缩弹簧设计，弹簧刚度经过匹配计算，在接头断开状态下能推动阀芯压紧前端密封胶圈，实现气路自动截断，避免管路余压泄漏，对接状态下弹簧被压缩，阀芯推开后气路导通，压缩空气的流通通径经过流量校核，能满足常规气动执行元件的供气流量需求，不会出现通径过小导致的气压损失过大问题。前端的快插端采用弹性卡爪结构，对接时插入配套的气动软管或者公接头就能自动锁紧，密封面采用丁腈橡胶O型圈，能承受0到1.0MPa的工作气压，常规工业压缩空气的含少量冷凝水、微量润滑油的工况下都能保证密封可靠性，不会出现漏气问题。接头的外形做了等径过渡设计，

　　除了六角锁紧螺母的对边平面外，其余外圆面都做了倒角过渡，没有尖锐棱角，在设备内部布线布管时不会刮蹭其他气管或者线缆，安装时占用的径向空间较小，相邻接头的安装中心距可以控制在18mm以内，适合阀岛等密集安装的场景。在设计建模过程中，各运动部件都做了间隙配合校核，阀芯与主体内孔的配合间隙控制在0.01到0.03mm之间，既保证阀芯滑动顺畅，又不会因为间隙过大导致密封偏磨，弹簧的两端都做了并圈磨平处理，装配后弹簧不会出现偏斜，避免长期使用后弹簧卡滞导致的接头复位失效问题。接头尾部的对接端同样采用锥面密封结构，与外螺纹段配合安装时，拧紧螺纹就能让锥面压紧密封垫，不需要额外缠绕生料带就能实现安装端的静密封，减少现场安装的密封处理工作量。

　　从实际使用的工况适配来看，这款接头可以在-10到60摄氏度的环境温度下工作，适配常规工厂车间的环境温度范围，不管是常温组装车间还是有少量切削液飞溅的机加工工位配套气动工装，都能稳定工作，插拔寿命经过结构验证，能满足万次以上的插拔操作不会出现锁紧失效或者密封泄漏问题。建模过程中所有的密封槽尺寸都按照气动密封件的标准槽型设计，O型圈的压缩率控制在15%到25%的合理区间，既保证密封效果，又不会因为压缩率过大导致O型圈过早老化失效，弹性卡爪的卡槽深度做了优化，插入对接件后卡爪的卡入深度足够，带压状态下不会出现接头脱开的问题，同时解锁时只需要按压前端的解锁套就能带动卡爪张开，轻松拔出对接件，单手就能完成插拔操作，不需要额外工具。
