带滑动安装座的长行程直线导向滑轨结构

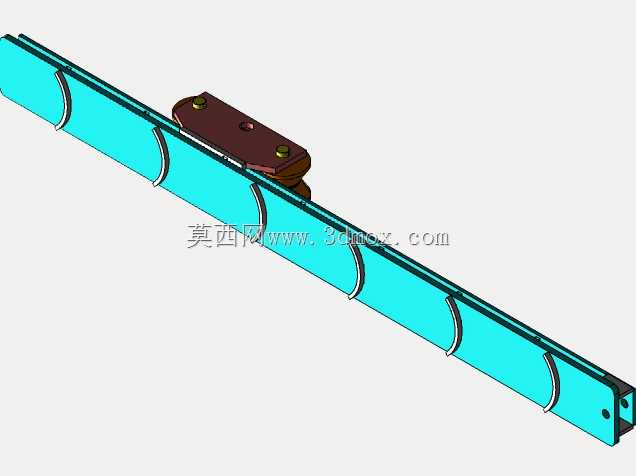

　　这类带滑动安装座的长条形导向滑轨，在轻工生产线、物料输送工位、小型工装滑台的改造场景里出镜率极高，很多做非标设备的工程师在搭建直线往复运动机构时，都会优先考虑这类结构的导向方案，核心原因是它的安装门槛低，对安装基面的平面度公差要求没有精密滚珠导轨那么苛刻，在普通方管焊接的机架上就能完成装配，不需要额外做精密刮研或者镶装基准条，很适合车间里快速搭建临时或者半永久的工位导向结构。从结构本身来看，主体采用冷拉成型的矩形空心型材作为轨身基础，型材的两个平行侧面作为滑动副的导向基准面，轨身上等间距加工的弧形卡槽，是用来配套安装限位卡簧或者外置缓冲挡圈的，每一个卡槽的位置都对应一个可调节的硬限位点位，现场调试的时候不需要额外在机架上焊接限位块，

　　直接把卡簧卡入对应位置的卡槽，就能给滑动座划定行程区间，调整行程长度的时候只需要挪动卡簧的位置，不需要对轨身做二次加工，这点在现场调试的时候能省很多返工的时间。滑动座采用分体式压合结构，座体上预留的两个沉头安装孔是用来固定外接负载的，不管是装小型工件托架、气动元件安装板还是检测传感器支架，都可以直接通过螺栓锁紧，不需要额外做转接板。座体和轨身接触的滑动面没有采用滚珠或者滚柱的滚动结构，而是直接采用面接触的滑动配合，这种设计的优势是抗冲击能力强，在车间有轻微振动、或者负载存在偏载的工况下，不会出现滚动体点蚀、卡滞的问题，日常维护只需要定期在轨身表面涂抹少量润滑脂就能保证滑动顺畅，维护成本远低于精密滚动导轨。设计这类滑轨结构的时候，

　　首先要确认轨身的截面抗弯模量，因为长行程下如果轨身两端的支撑点跨距过大，中部会出现下挠变形，所以建模的时候特意把轨身的壁厚做了梯度优化，两端和支撑座连接的位置壁厚加厚2mm，中部滑动区间在保证刚度的前提下适当减薄，既控制了整体重量，又避免了长行程下的挠度超标。滑动座和轨身的配合间隙设计在0.1mm到0.15mm之间，这个间隙范围既能保证滑动的时候没有卡滞，又不会因为间隙过大导致滑动座出现横向摆动，保证负载运行的直线度。安装边界方面，轨身的两端都做了贯通的安装孔，可以直接从端面穿入螺栓固定在两侧的支撑立板上，也可以根据现场安装条件从轨身的背面加工沉孔，从背面锁螺栓固定在水平安装基面上，两种安装方式的孔位在建模的时候都做了预留，

　　不需要使用者二次改孔。滑动座的顶面安装面和轨身的安装基准面平行度公差控制在0.05mm以内，保证外接负载安装之后不会出现倾斜，滑动座的行程范围可以覆盖轨身上除了两端安装位之外的全部区间，最大行程可以根据实际使用需求截取对应长度的轨身，因为轨身的卡槽是等间距排布的，不管截取多长的轨身，都能找到对应的卡槽位置安装限位卡簧。在实际应用场景里，这类滑轨经常被用在小型物料分拣工位的推料机构导向、喷涂工位的喷枪往复移动导向、工装夹具的换位滑动导向这些对运动精度要求不是极高，但对可靠性、维护便捷性要求很高的场合，相比精密直线导轨，它的抗粉尘能力更强，即使车间里有少量焊接烟尘、木屑或者加工碎屑落在轨身上，也不会像滚动导轨那样因为碎屑进入滚道导致卡滞，只需要定期用棉布擦净轨身表面重新涂润滑脂就能继续使用。建模过程中对滑动座的锁紧结构做了细节优化，座体上的两个紧固螺栓采用内嵌式设计，螺栓头不会突出座体的安装平面，避免外接负载安装的时候和螺栓头发生干涉，座体和轨身接触的内侧面做了微小的倒角处理，装配的时候可以快速顺着倒角滑入轨身，不需要刻意对准导向面，提升装配效率。轨身端部的位置预留了缓冲垫安装槽，可以配套安装聚氨酯缓冲垫，在滑动座运行到行程端点的时候起到缓冲作用，避免硬碰撞产生的噪音和结构变形。
