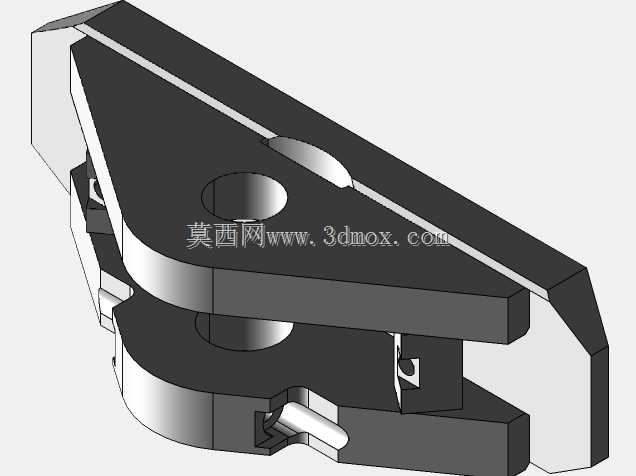

楔形自锁式机械夹紧锁止构件结构

　　该楔形锁止夹紧构件多用于工业产线快换工装、物流载具定位锁止、小型设备舱门快锁等场景，在需要频繁拆装、快速锁止且要求一定抗振防松能力的工位上，这类构件能替代传统螺栓紧固，大幅缩短装夹辅助时间。从实际使用场景来看，在工装夹具领域，这类构件常被集成在气动夹具的辅助定位端，当主夹紧缸动作到位后，该楔形结构会自动卡入对应卡槽，避免气压波动导致夹具松脱；在小型仓储载具上，这类结构可作为折叠侧板的锁止件，无需额外工具即可完成侧板的锁止与释放，适配仓储周转过程中快速开合的操作需求。

　　从功能特性来看，该构件采用楔形斜面增力的力学原理，锁止过程中，活动楔块沿固定斜面滑动，输入较小的扳动力即可在锁止面产生数倍的正压力，保证锁止后不会因受外部振动、冲击载荷出现自行松脱的情况。结构上设置了同轴的铰接安装孔，可通过圆柱销将构件主体固定在安装基座上，活动端的楔块与主体之间预留了0.2-0.3mm的滑动间隙，避免长期使用后积尘、磨损导致楔块卡滞。构件的外露棱边均做了C0.5的倒角处理，既避免安装调试过程中锐边划伤操作人员，也能减少楔块卡入卡槽时的对位阻力，提升操作顺畅度。

　　设计思路上，该构件优先考虑了长期使用的磨损补偿问题，楔形锁止面的倾斜角度设置为7度，处于力学自锁角度范围内，同时在楔块的滑动接触面上预留了可更换耐磨垫片的安装位，当长期使用出现磨损导致锁止间隙过大时，仅需更换耐磨垫片即可恢复锁止精度，无需整体更换构件，降低后期维护成本。铰接孔的位置经过力学仿真优化，保证锁止状态下构件的受力点始终处于铰接点与锁止面的受力连线上，避免长期受载后铰接孔出现偏磨、构件变形的问题。构件的整体外形采用紧凑的三角形布局，在保证结构强度的前提下尽可能缩小安装占用空间，适配安装空间受限的小型设备、紧凑工装的使用需求。

　　从安装边界来看，该构件主体的最大外轮廓宽度为62mm，铰接孔中心到构件最远端的距离为48mm，安装时需要在基座上预留两个直径8mm的同轴销孔，销孔的同轴度公差需控制在0.05mm以内，避免铰接销安装后出现别劲导致楔块动作卡滞。锁止状态下，楔块伸出主体的长度为6mm，对应配合的卡槽深度需要设置为7mm，预留1mm的锁止压紧余量，保证锁止后构件与被锁止件之间无窜动间隙。安装面的平面度公差需控制在0.1mm以内，避免构件安装后出现倾斜，导致楔形面接触不良，降低锁止可靠性。构件的活动楔块行程为8mm，释放状态下楔块完全缩回主体轮廓内，不会对被锁止件的拆装移动造成干涉，适配被锁止件的快速取放操作。

　　在实际选型适配过程中，需要根据被锁止件的受载大小调整楔形面的表面处理工艺，常规工况下采用碳钢发黑处理即可满足防锈与耐磨需求，在有腐蚀介质的工况下可更换为不锈钢材质，同时在楔形接触面增加固体润滑涂层，降低滑动摩擦阻力，提升构件的使用寿命。该结构没有复杂的弹性元件、传动齿轮等易损件，整体结构简单可靠，在无强冲击的常规工况下，使用寿命可达数万次锁止循环，无需频繁维护。
