卧式双支撑轴系夹持传动组件结构

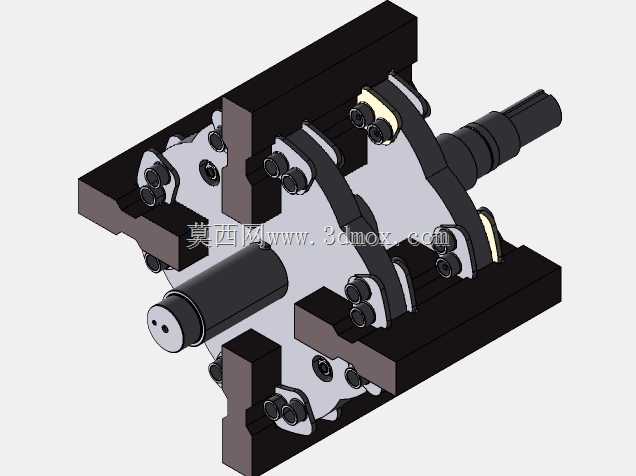

　　这套轴系传动夹持结构，常见于中小型物料输送线的张紧调节工位、非标自动化设备的工件夹持回转单元，以及小型加工设备的进给传动端，核心作用是在传递旋转扭矩的同时，通过双侧对称布置的夹持臂完成对配套执行件的径向定位与夹紧，避免轴系高速运转时出现径向窜动、夹持松脱的问题。从结构布局来看，整体采用卧式双支撑安装形式，底部的分体式安装基座通过沉头螺栓孔完成与设备机架的刚性连接，基座的两个支撑立板对称分布在轴系两端，支撑立板与轴的配合位置预留了轴承安装位，可根据负载等级选配深沟球轴承或者圆锥滚子轴承，兼顾径向承载与少量轴向载荷的承受能力。中间的转轴采用阶梯轴设计，两端轴径与支撑轴承配合，中间段直径放大，用于安装夹持组件，

　　轴端预留的平键位可通过联轴器与驱动电机、减速机构的输出端连接，传递额定扭矩。双侧的夹持臂采用对称式布局，每个夹持臂通过多组内六角圆柱头螺栓与中间的轴装连接盘固定，夹持臂的夹持面做了圆弧适配设计，可匹配圆柱形配套工件或者辊筒类零件的外轮廓，夹持臂与连接盘之间预留了调整垫片的安装间隙，可根据被夹持件的实际外径尺寸增减垫片，调整夹持的预紧力，避免过紧导致的工件变形或者过松导致的打滑问题。设计过程中优先考虑了装配与维护的便捷性，所有紧固件均采用标准内六角螺栓，无需特殊工装即可完成拆装，支撑立板与基座之间采用止口定位，装配时无需反复调整同轴度，只要将止口对准即可保证两端支撑孔的同轴度控制在0.02mm以内，减少轴系运转时的偏磨问题。

　　安装边界方面，整体结构沿转轴轴向的总长度可根据实际使用场景调整轴的伸出长度，径向方向的最大轮廓尺寸由夹持臂的张开角度决定，基座的安装孔位采用长圆孔设计，允许在安装时沿轴向微调整个组件的位置，适配不同设备机架的安装孔距，降低现场安装的适配难度。在实际工况应用中，这套结构可承受的径向载荷根据选配的轴承型号不同覆盖1kN到5kN的区间，转轴的额定转速可达到1500rpm，能够满足大部分中低速传动夹持的工况需求，夹持臂的夹紧力可通过螺栓的拧紧力矩进行量化控制，拧紧力矩控制在8N·m到12N·m区间时，可保证夹持面与被夹持件之间的摩擦力足够传递额定扭矩，不会出现相对滑动。结构上的细节处理也充分考虑了长期运转的可靠性，

　　夹持臂的边角位置均做了倒角处理，避免装配时划伤操作人员，转轴的轴肩位置做了圆角过渡，减少应力集中，避免长期交变载荷下出现轴的断裂问题，基座的底部做了减重槽设计，在保证整体刚性的前提下降低了结构自重，减少设备整体的负载。
