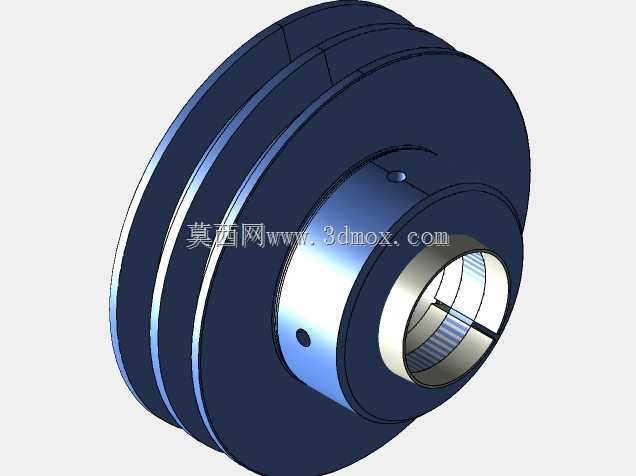

锥面锁紧式双槽带轮传动部件

　　这款带轮部件的设计核心围绕中小功率传动场景的快装快拆需求展开，区别于传统键连接带轮需要加热装配、拉马拆卸的繁琐流程，内孔采用的剖分锥面锁紧结构，能在不损伤电机或传动轴表面的前提下，通过锁紧螺钉的径向施力实现带轮与轴的无间隙抱紧，适配车间流水线、小型输送设备、农用加工机具等需要频繁调整传动位置、更换传动比的作业场景。从结构细节来看，轮体外侧的双V型槽严格匹配对应型号三角带的截面轮廓，槽面粗糙度控制在适合皮带摩擦传动的区间，既保证传动过程中足够的摩擦力不打滑，又能避免槽面过于粗糙加速皮带磨损；轮缘部分做了等厚设计，高速旋转时的动平衡余量控制在常规工业传动允许范围内，适配1500rpm以内的常规传动转速，不会出现明显的径向跳动。

　　内孔锥套的剖分缝设计并非简单直切，而是在靠近锁紧螺钉的位置做了应力释放圆弧，避免反复锁紧拆卸时锥套出现应力断裂，锥套上预留的锁紧螺钉孔沿圆周均匀分布，安装时按对角顺序逐步拧紧螺钉，就能让锥套沿轴向楔入带轮内锥面，同步实现周向固定与轴向定位，不需要额外加工轴肩或者加装定位套，能有效压缩传动端的轴向安装空间。从安装边界来看，这款带轮的轴向总宽度控制在紧凑区间，轮体外径适配双槽传动的中心距要求，安装时不需要对传动轴做额外的键槽加工，光轴即可完成固定，对于一些后期改造的设备场景，不需要拆卸原有轴系结构就能完成带轮的加装或更换，大幅降低现场改造的工时成本。设计过程中针对轮体的受力做了针对性优化，轮辐部分采用厚壁实心结构而非薄辐板，

　　避免皮带张紧力长期作用下出现轮缘变形，锥套与带轮内锥面的配合锥度选用了行业通用的自锁锥度，即使传动过程中出现轻微振动，也不会出现锥套松脱、带轮移位的问题；内孔的适配范围覆盖常用的中小功率电机输出轴直径，用户可以根据实际轴径选择对应规格的锥套，不需要单独定制带轮本体，能有效降低备件储备的品类压力。在实际使用场景中，这类带轮常被用于小型粮食加工设备、车间辅助输送线、台式加工机具的传动端，相比传统铸铁带轮，整体结构的集成度更高，不需要额外配置键、锁紧螺母、轴端挡圈等零散配件，安装时仅需要内六角扳手就能完成全部装配作业，对于没有专业拆装工具的现场维修人员十分友好。轮体的槽间距经过精准计算，双槽传动时两根皮带的张紧度能保持一致，不会出现单根皮带过载提前失效的问题，轮缘两端的挡边高度略高于皮带顶面，能避免设备启停瞬间皮带出现跳槽问题，尤其是在正反转频繁切换的传动场景下，挡边的限位作用能大幅降低皮带脱槽的故障概率。
