链式悬挂输送线承重吊臂结构件

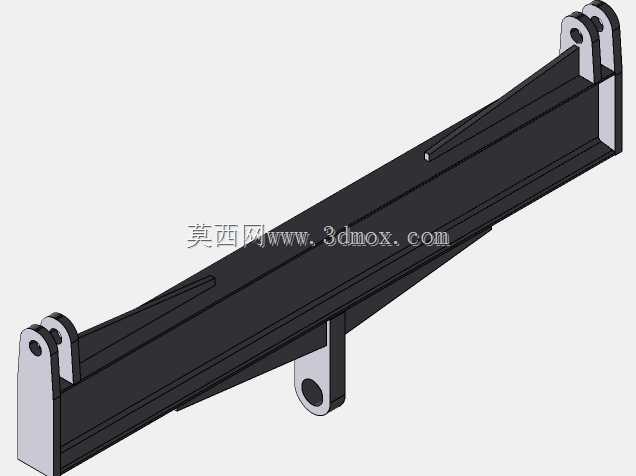

　　该结构件为链式悬挂输送系统中的核心承重连接臂，主要应用于轻工制造、食品加工、汽车零部件喷涂等行业的空中悬挂输送产线，承担挂载工装、承载待输送工件的核心作用，是悬挂输送链与工件吊具之间的关键传力部件。从结构设计来看，整体采用变截面长梁式构型，主体为箱型焊接结构，相比等截面实心梁结构，在保证整体抗弯、抗扭刚度的前提下大幅降低了自身重量，减少输送链运行过程中的附加载荷，降低驱动单元的功率损耗。梁体两端均设计为双耳片铰接结构，上端双耳片用于与输送链的行走小车铰接，铰接孔内可配套自润滑衬套，能够适应输送线水平转弯、上下坡段的角度偏转需求，避免运行过程中出现卡滞、附加弯矩导致的结构变形；下端单耳片用于连接下方的工件吊具或者挂载工装，

　　耳片孔位同轴度公差控制在0.05mm以内，保证吊具挂载后无偏摆，运行过程中工件姿态稳定。梁体侧面设计有三角形加强筋结构，沿梁体长度方向布置，对应工件挂载后的弯矩分布区域，筋板厚度根据受力仿真结果做差异化设计，在弯矩最大的中部区域筋板高度最高，向两端铰接位置逐步收窄，在不额外增加过多重量的前提下，将梁体满载工况下的最大挠度控制在梁长的1/1000以内，避免长距离运行过程中梁体出现下挠变形导致的工件剐蹭、输送卡阻问题。从安装边界来看，上端双耳片的开档尺寸与标准悬挂输送链小车的连接耳尺寸完全匹配，铰接孔孔径适配行业通用的铰接销轴规格，安装时无需额外加工即可直接替换原有同规格吊臂，降低产线维护的配件适配成本；

　　下端耳片的孔位中心与梁体纵向中心面重合，保证挂载载荷始终沿梁体中心传递，避免偏载带来的局部应力集中。梁体中部下方额外设置的限位凸耳，可配套输送线的导向轨使用，在输送线高速运行或者启停阶段，限制吊臂的横向摆动量，避免相邻工位的工件发生碰撞，尤其适配喷涂、烘干等对工件位姿精度要求较高的工艺段，能够保证工件在工艺处理过程中位置稳定，涂层厚度均匀、烘干无盲区。设计过程中针对满载急停工况做了专项强度校核，梁体材料选用常用的Q235结构钢，焊接后做去应力处理，避免长期交变载荷下出现焊接变形、焊缝开裂问题；所有铰接孔位置均做了倒角处理，去除加工毛刺，避免安装过程中划伤衬套或者销轴表面，降低铰接副的磨损速度，延长部件的整体使用寿命。

　　该结构的整体构型充分考虑了悬挂输送线的实际运行工况，没有冗余的结构设计，所有特征均服务于传力、铰接、限位的核心功能，既满足了强度刚度要求，又控制了制造成本与自身重量，适配多数轻型、中型悬挂输送线的挂载需求，可直接用于现有产线的配件替换，也可作为同类型输送设备设计时的结构参考。
