双弧面抱合式链条导向支撑构件

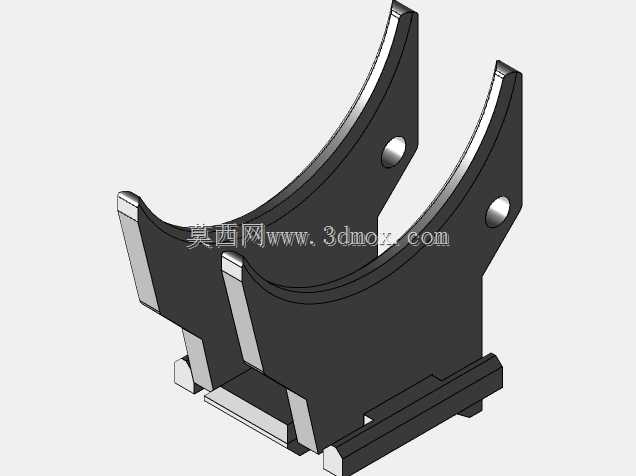

　　在各类链式传动设备的运行场景中，这类双弧面抱合结构的构件主要承担链条运行过程中的侧向导向与径向支撑作用，常见于输送线、链式牵引机构、重载传动工位的链条路径约束环节，避免长距离布置的链条在运行中出现侧向摆振、垂度过大引发的跳齿、卡滞甚至脱链故障。从实际使用场景来看，这类构件多安装在链条回程段的转弯位置、重载段的下方支撑点位，或是链条存在水平方向偏移趋势的路径节点，通过两个对称布置的内凹弧面贴合链条外链板的外侧轮廓，给运行中的链条提供连续的侧向限位，同时底部的定位结构可以将整个构件牢牢固定在设备的安装基座上，不会因为链条长期运行的摩擦、振动出现移位。

　　设计这类构件的时候，首先要匹配对应规格链条的外链板外侧圆弧曲率，两个内凹弧面的同轴度需要控制在合理公差范围内，保证弧面和链条外链板的接触是均匀的面接触而非点接触，避免局部应力集中造成构件过早磨损，同时也能减少链条运行过程中的摩擦阻力，降低传动过程的能耗。构件两侧的安装孔采用沉孔设计，安装后紧固件的端面不会突出构件表面，不会和运行中的链条发生运动干涉，沉孔的深度也经过匹配，保证紧固件拧紧后有足够的锁紧力，长期受振动也不会出现松脱。底部的定位凸台是和安装基座的卡槽配合的结构，安装时可以先将凸台卡入基座的预设卡槽内完成预定位，再拧紧紧固件，既能够提升安装效率，也能在运行过程中承受链条带来的侧向剪切力，避免所有载荷都集中在紧固件上，提升连接结构的可靠性。

　　从安装边界来看，这类构件的整体宽度需要匹配对应链条的最大外宽，两个弧面的开口间距要略大于链条外链板的外侧间距，预留出合理的运行间隙，既不会因为间隙过大失去导向作用，也不会因为间隙过小造成卡链、磨链的问题。构件的整体高度要匹配链条安装后的垂度范围，保证弧面的有效接触段能够完全覆盖链条运行时的上下波动区间，不会出现链条跳动脱出导向范围的情况。底部安装凸台的尺寸需要和常用的型材安装槽、设备基座的预留槽口尺寸匹配，不需要额外做定制化的基座加工就可以直接安装，适配性更强。构件的壁厚设计经过载荷校核，在承受常规链式传动的侧向挤压力时不会出现形变，弧面的边缘做了倒角过渡处理，不会在链条进出导向段的时候刮伤链条的外链板表面，延长链条的整体使用寿命。

　　在实际选型应用的时候，需要根据所用链条的型号、链条运行的线速度、传动段的载荷大小来匹配合适规格的这类导向构件，线速度较高的工况下可以适当放大弧面的导向入口倒角，减少链条进入导向段时的冲击；重载工况下则可以选择壁厚更大的规格，提升构件的整体结构强度。这类构件的结构对称，没有方向性要求，安装时不需要区分左右方向，降低了现场安装的出错概率，也减少了备件的储备种类，日常维护更换的时候也不需要做复杂的调整，更换后即可快速投入使用。
