液压系统用螺纹插装式安全溢流阀结构

　　在行走机械、工业液压站、工程机械的液压回路设计中，压力过载保护是决定系统可靠性的核心环节，这款插装式安全溢流阀，正是针对紧凑型液压回路的过载防护需求开发的直动式压力控制元件。不同于常规的板式安装溢流阀，该元件采用螺纹插装的集成化设计，所有功能部件全部集成在单个插装阀芯组件内，无需额外的阀块安装面加工，仅需在阀块上加工对应规格的安装螺纹孔与流道孔即可完成装配，能大幅缩小液压阀组的整体体积，尤其适合安装空间受限的小型液压动力单元、工程机械属具液压回路这类场景。

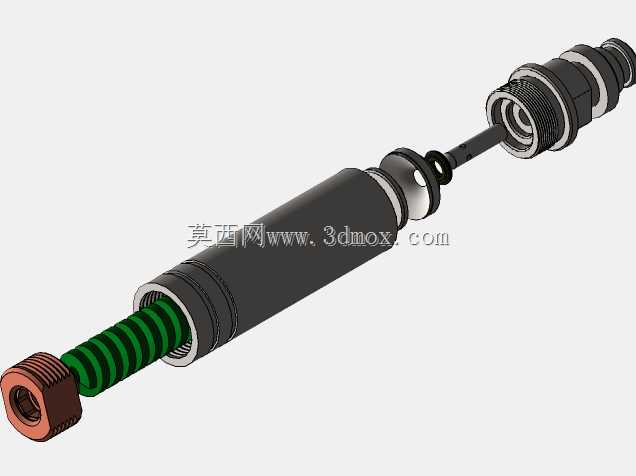

　　从结构设计逻辑来看，该阀采用直动式锥阀芯密封结构，前端的铜质锁紧螺母用于调整弹簧预紧力，以此设定系统的安全开启压力，调整完成后可通过锁紧结构固定压力值，避免设备运行过程中因振动导致压力漂移。阀芯中段的绿色螺旋复位弹簧，刚度经过匹配计算，能够在系统压力低于设定值时，提供足够的密封力将锥阀芯压紧在阀座上，切断溢流通道，保证系统压力正常建立；当系统压力超过弹簧预紧力对应的压力阈值时，液压作用力克服弹簧力推动阀芯后移，打开溢流通道，将高压油液从溢流口泄回油箱，快速将系统压力限制在安全范围内，避免管路、泵体、执行元件因超压出现密封损坏、结构爆裂等故障。

　　从安装边界来看，该阀的外螺纹采用液压行业通用的细牙连接螺纹，安装时仅需在阀块上加工对应深度的螺纹底孔，同时保证进油口与阀块内部的压力油道连通，溢流口与回油道连通即可，插装阀体上的多道O型密封圈能够实现不同油道之间的密封隔离，避免出现内泄串油的问题。整体轴向尺寸紧凑，安装后突出阀块表面的长度较短，不会与周边的管路、其他阀件产生安装干涉，在集成阀组设计时可以灵活布置安装位置，甚至可以直接集成在液压泵的出油口阀块上，实现就近压力保护，减少压力波动的传递路径。

　　在实际工况应用中，这类直动式插装溢流阀的响应速度极快，因为没有先导级的阻尼滞后，当系统出现瞬时压力冲击时，阀芯可以在数毫秒内完成开启动作，快速泄放冲击压力，对于挖掘机斗杆回路、叉车举升回路这类容易出现负载突变、产生液压冲击的场景，能够提供更及时的压力防护。阀芯与阀套的配合间隙经过精密配磨，正常工作状态下的内泄量控制在极低水平，不会因为长期内泄导致系统出现掉压、温升异常的问题。弹簧腔的泄油采用内泄设计，无需单独外接泄油管路，进一步简化了阀块的流道设计与外部管路连接，降低了装配工作量与漏油风险。

　　设计过程中，针对液压油污染的问题，阀芯的节流边做了钝化处理，同时进油侧的结构能够避免大颗粒杂质直接冲击密封锥面，降低卡阀、密封面磨损的概率，在常规工业液压系统的清洁度要求下，能够保证长期稳定的工作寿命。端部的调节结构采用标准六角螺母形式，现场调试时仅需使用普通扳手即可完成压力调整，无需专用工装，调试完成后通过锁紧螺母锁死，防止无关人员随意改动压力设定值。整体结构没有复杂的异形零件，所有部件均采用常规机械加工工艺即可实现量产，阀芯、阀套采用热处理后的合金钢材质，表面硬度满足高压往复运动的耐磨要求，弹簧采用优质弹簧钢制作，长期压缩状态下的弹力衰减率控制在行业标准范围内，能够保证压力设定值的长期稳定性。
