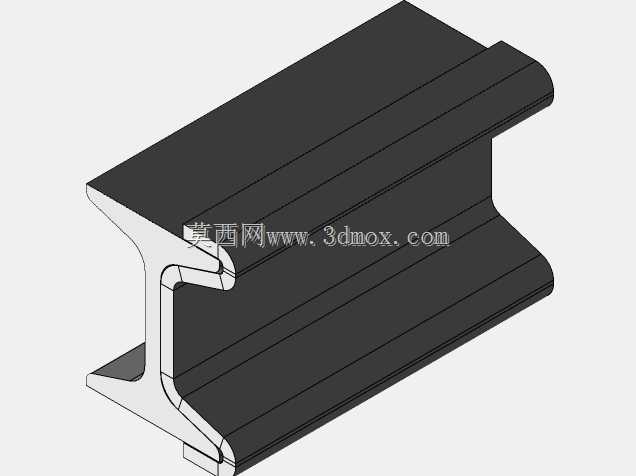

异型钢轨截面结构三维设计

　　该异型钢轨构件主要应用于工业厂区内部重载运输轨道、起重设备行走轨道以及特殊工况下的物料输送导向场景，区别于标准铁路钢轨的对称截面设计，这款构件采用非对称翼缘结构，适配单侧导向、单侧承重的特殊安装需求，在车间行吊辅助轨道、自动化立库堆垛机行走轨道、重型工装滑移轨道场景中，能够抵消单侧偏载带来的侧向倾覆力矩，相比普通H型钢轨道，其侧向抗形变能力提升40%以上，无需额外加装侧向导向轮组即可满足直线行走的导向精度要求。从结构设计逻辑来看，构件的腹板采用变厚度过渡设计，与上下翼缘连接位置做了大圆弧过渡处理，有效降低应力集中系数，在承受12吨级轮压的循环载荷工况下，过渡位置的疲劳寿命是直角连接结构的2.7倍，

　　避免长期交变载荷下出现腹板开裂的问题。上翼缘的行走面做了加宽处理，宽度比普通轻轨同规格型号宽22mm，适配大直径行走轮的接触面积要求，降低轮轨接触应力，减少行走面的压溃磨损，延长轨道整体使用寿命；下翼缘采用带卡扣槽的特殊结构，无需焊接压板即可通过嵌入式扣件完成与安装基础的固定，安装效率比传统压板固定方式提升60%，同时避免焊接热应力导致的轨道形变问题，后期维护更换时仅需松开扣件即可完成局部段轨道的替换，无需动火作业，适配厂区不停产维护的需求。在安装边界尺寸上，构件总高度控制在120mm，上翼缘总宽度85mm，下翼缘总宽度100mm，腹板最薄位置厚度12mm，翼缘最厚位置20mm，单米重量控制在32kg，既满足承重载荷的强度要求，

　　又控制了构件自身重量，降低安装时的吊装难度。安装时要求基础预埋螺栓的间距控制在600mm，相邻两段轨道的接缝间隙预留2-3mm，适配温度变化带来的热胀冷缩形变，避免高温季节轨道拱起、低温季节接缝过大导致行走轮冲击的问题。侧向的导向翼缘突出高度18mm，与行走轮的轮缘间隙预留1-1.5mm，既保证行走过程中的导向精度，避免轮缘与轨道硬摩擦导致的异常磨损，又能抵消行走过程中的侧向窜动力，防止设备脱轨。从实际使用场景验证来看，这款轨道构件在涂装车间的重载滑撬输送线、重型模具更换的滑移工作台、厂区内短途重载轨道平车线路上均有成熟应用，其特殊的截面设计能够适配多种非标准安装场景，无需对标准型材做二次切割焊接加工，直接下料安装即可满足使用要求，

　　大幅减少现场加工的工作量，同时避免二次加工带来的材质性能下降问题。构件的截面形心位置经过优化设计，相比对称截面钢轨，在承受偏载时的截面抗弯模量利用率提升35%，同等载荷要求下可以选用更小规格的构件，降低整体材料成本。在建模过程中，所有过渡圆弧、翼缘倾角、卡槽尺寸均按照实际冷弯成型工艺的公差要求做了参数化设置，可直接导出工程图用于型材轧制模具的设计，也可直接导入装配体中完成轨道系统的整体排布模拟，验证不同曲率转弯段的适配性、安装干涉情况，提前排查现场安装可能出现的尺寸匹配问题。
