TH型导轨配套卡接式轮廓固定构件

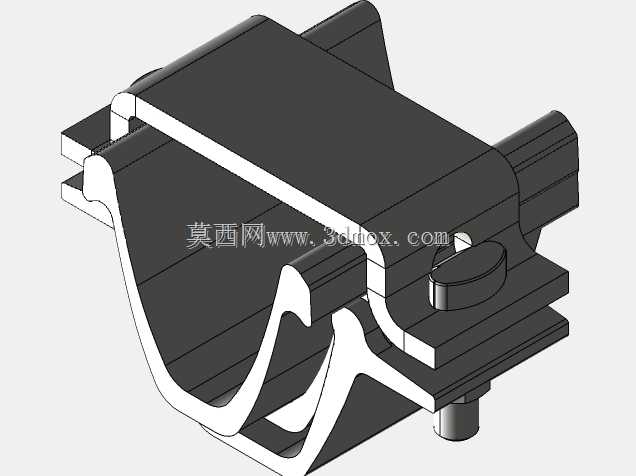

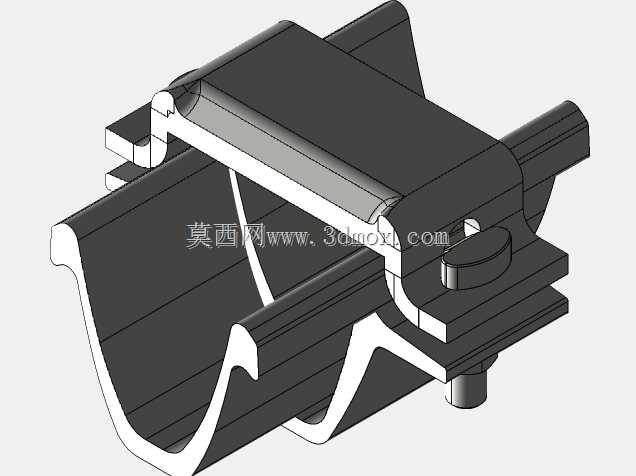

　　该构件主要应用于工业铝型材导轨系统的侧向定位与辅助固定场景，常见于自动化生产线的型材框架搭建、输送线侧边导向组件安装、设备防护栏的快速拼接工位，在需要频繁调整安装位置的型材连接场景中适配性极强，无需额外在型材表面打孔即可完成锁紧固定，能大幅降低现场装配的加工工作量。从结构功能来看，构件主体采用半包式卡合结构，内侧轮廓完全匹配TH系列导轨的外侧截面形状，卡入后可通过侧面的锁紧销实现径向压紧，避免构件沿导轨轴向窜动，同时构件上部预留的平板安装面可直接固定传感器支架、小型挡停块、管线卡扣等附属零件，下部的延伸卡边可卡在导轨的下沿凹槽内，承受垂直于导轨方向的侧向载荷，防止受力后构件从导轨上脱出。设计过程中优先考虑了装配的便捷性，

　　整体采用无尖锐棱角的过渡设计，卡入端做了15度的导入斜角，现场装配时无需专用工具，对准导轨槽位推入后扳动锁紧销即可完成固定，拆卸时仅需抬起锁紧销就能沿导轨滑动调整位置，适配生产线工位调整时的快速改线需求。构件的内侧卡合面预留了0.2mm的装配间隙，适配导轨生产过程中存在的尺寸公差，避免因导轨截面尺寸偏差导致卡接过紧无法滑动、或是间隙过大出现晃动的问题；侧面的锁紧销采用偏心轮结构，锁紧行程为1.5mm，可在导轨存在轻微磨损的情况下仍保持足够的压紧力，延长整套导轨组件的维护周期。从安装边界来看，构件卡入导轨后，沿导轨轴向的占用长度为42mm，垂直于导轨安装面方向的总高度为28mm，侧向突出导轨侧面的宽度为18mm，

　　安装时相邻两个同型号构件的最小间距可控制在50mm以内，适配密集安装附属配件的使用场景；上部安装面预留了两个M4的螺纹孔位，孔位间距为20mm，可直接匹配常规的小型工业配件安装尺寸，无需额外加工转接板。实际使用中，该构件可承受的最大侧向静载荷为120N，满足常规传感器、小型挡件的安装受力需求，在输送线的物料到位检测工位，可直接将光电传感器固定在该构件上，沿导轨滑动调整检测位置，调整到位后锁紧即可，相比传统的打孔螺栓固定方式，位置调整效率提升70%以上，且不会破坏导轨的原有结构强度，在框架类设备的后期改造升级中，无需对原有型材框架做破坏性加工即可加装附属组件。构件的壁厚设计采用不等厚结构，卡合受力部位的壁厚为3.5mm，保证卡接强度，

　　非受力的上部安装面壁厚为2mm，在保证结构强度的前提下尽可能控制构件自身重量，降低对导轨的额外载荷；所有棱边均做了R0.5的圆角处理，避免装配过程中划伤操作人员，也防止刮破安装在旁边的气动管线、电缆外层护套。在多段导轨拼接的位置，该构件可跨接在两根导轨的拼接缝处，辅助校准两根导轨的侧面平齐度，降低拼接处的台阶差，减少导向部件经过拼接缝时的卡顿问题，提升导轨系统整体的运行平顺性。
